BQ641F气动保温球阀产品详细说明：

球阀;气动保温球阀

BQ641F球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

订购须知

1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、BQ641F球阀可选配控制附件：
（1）单电控电磁阀（断电进常闭或常开），
（2）双电控电磁阀（开关式），
（3）阀位开关回讯器，
（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。

BQ641F气动保温球阀图片技术规范：

设计标准	ASME B 16.34 GB/T12224
结构长度	ASME B 16.10 GB/T12221
连接法兰	ASME B 16.5、JB/T 79
驱动方式	手动、电动、气动
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质

BQ641F气动保温球阀图片主要零件材料:

序号	零件名称	材质
		C	P	R
1	夹套	25	SUS304	SUS304
2	阀座	WCB	SUS304	SUS316
3	阀体	25	SUS304	SUS316
4	密封圈	RPTFE、PTFE、对位聚苯
5	球体	SUS304	SUS304	SUS316
6	阀杆	1Cr13	SUS304	SUS316
7	填料	柔性石墨 、RPTFE、PTFE
8	填料压盖	WCB	SUS304	SUS316

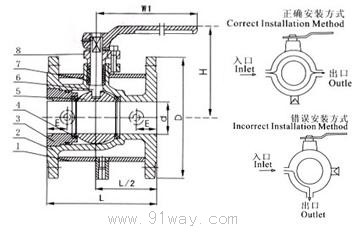

BQ641F气动保温球阀图片主要外形尺寸:

公称通径（DN）		d	L	D		E	Q	H	W	管螺纹
(mm)	(in)			(mm)	(in)					P
20	3/4"	19	117	40	1 1/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2 1/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	495	410	1300	G3

BQ641F气动保温球阀
