Q44F三通球阀产品详细说明：

Q44F球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

结构特点
Q44F球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。

Q44F三通球阀技术参数：

设计规范	API 6D	GB12237
压力温度等级	ANSI B16.34	GB9113
结构长度	公司标准	公司标准
法兰型式及尺寸	ANSI B16.5	JB/T79-94
对焊接端	ANSI B16.25	GB12224
检验与试验	API 598	GB13927

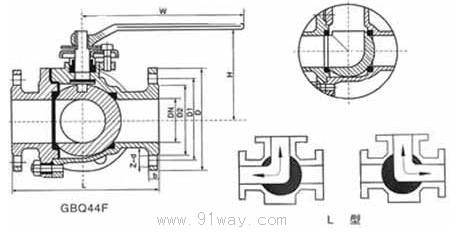

Q44F三通球阀安装尺寸：

尺寸	in	1/2	3/4	1	1-1/4	1-1/2	2	2-1/2	3	4	5	6	8
	mm	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	15	20	25	32	40	50	65	80	100	125	150	200
1/2L	mm	140	160	180	200	220	240	260	280	320	380	440	540
H	mm	70	80	90	100	110	120	130	140	160	190	220	270
W	mm	140	140	155	250	250	350	350	420	700	1000	1300	1800

Q44F三通球阀主要零部件材料：

零件名称	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
阀体	CF8	CF3	CF8M	CF3M	WCB
阀盖	CF8	CF3	CF8M	CF3M	WCB
球体	F304	F304L	F316	F316L	1Cr13
阀座	PTFE/PPL	PTFE/PPL	PTFE/PPL	PTFE/PPL	PTFE/PPL
阀杆	F304	F304L	F316	F316L	1Cr13
中法兰垫片	PTFE	PTFE	PTFE	PTFE	PTFE
阀杆轴承	PTFE	PTFE	PTFE	PTFE	PTFE
止推垫圈	304	304L	316	316L	1Cr13
填料压环	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45
填料压盖	CF8	CF3	CF8M	CF3M	WCB
弹性挡圈	304	304	304	304	65Mn
限位块	304	304	304	304	1Cr13
手柄	WCB	WCB	WCB	WCB	WCB
防静电弹簧	304	304L	316	316L	1Cr13
适用介质	硝酸等腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质	水、油、蒸汽等
适用温度	PTFE -28～150℃ PPL-28～250℃

订货须知
1.产品型号与名称
2.公称通径DN及额定流量系数KV
3.公称压力和压差
4.流量特性
5.阀体和阀内组件材料
6.适用温度
7.是否带 附件
8.控制信号是4-20mA电流或1-5v电压信号
