Q944F电动三通球阀产品详细说明：

Q944F电动三通球阀

法兰 UNI2223 PN16 DIN2501 由于三个端口密封完好，它使流体可以向各个方向流动。
工作温度: -20℃ 至+160℃
工作压力: 见图
流体范围： 空气、水、气体、石油和石化产品、腐蚀性介质
表面处理: 抛光
阀门头规格ISO5211

Q944F电动三通球阀零部件材料 ：

1) 轴 Shaft	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
4) 顶部密封环 至p tight ring	聚四氯乙烯 P.T.F.E.
5) O环 O-Ring	氟橡胶 VITON
6) 垫圈 Washer	聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
8) 阀体 Body	不锈钢 ANSI316	1.4408
9) 球阀 Ball	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
10) 顶部密封 End sealings	聚四氯乙烯 P.T.F.E.
11) 端部 End	不锈钢 ANSI316	1.4408
12) 法兰 Flange	不锈钢 ANSI316	1.4408

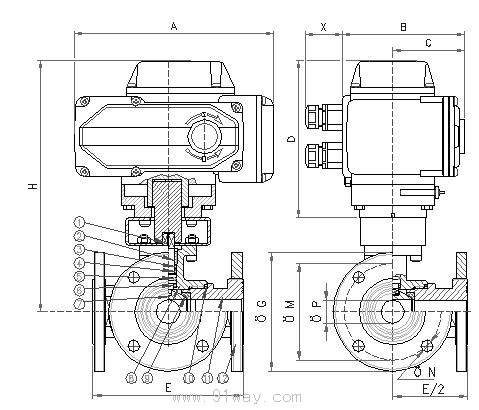

Q944F电动三通球阀尺寸表：

DN	mm.	10	15	20	25	32	40	50	65
内螺纹尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"	2"1/2
通径	mm.	10	15	20	25	32	40	50	65
P. 阀门		PN40	PN40	PN40	PN40	PN40	PN40	PN25	PN25
A	mm.	207,5	207,5	207,5	207,5	256,5	256,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	156,5	156,5	156,5	156,5
C	mm.	68	68	68	68	94	94	94	94
D	mm.	163,5	163,5	163,5	163,5	185	185	185	185
X	mm.	44	44	44	44	44	44	44	44
E	mm.	120	130	140	150	180	200	220	240
ΦG	mm.	90	95	105	115	140	1450	165	185
ΦM	mm.	60	65	75	85	100	110	125	145
ΦN	mm.	14/4	14/4	14/4	14/4	18/4	18/4	18/4	18/4
H	mm.	249,5	252,5	260	264,5	304,5	312	275,5	284,5
T. of cycle 50/60 Hz	s.	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5	15 / 12,5
重量	Kg.	8,1	8,6	10,1	11,5	20,5	23,7	28	32,6
