Z45X/RVHX暗杆弹性座封闸阀产品详细说明：

Z45X/RVHX暗杆弹性座封闸阀

零用阀门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效的节约安装空间。暗杆弹性座封闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

主要技术参数
公称压力：1.0～2.5MPa
工作温度：0～80℃
法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm
适用介质：水、油、气等
试验标准：GB13927 AP1598

Z45X/RVHX暗杆弹性座封闸阀主要零部件材料 :

名 称	材 料
阀 体	灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板	球 墨 铸 铁 外 覆 三 元 乙 丙 或 丁 腈 橡 胶
内 六 角 螺 栓	碳 化 处 理
密 封 圈	丁 腈 橡 胶
阀 盖	灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆	不 锈 钢
“O" 形 密 封 圈	丁 腈 橡 胶
止 推 轴 承	锡 青 铜
螺 栓	不 锈 钢
压 盖	球 墨 铸 铁、铸 钢
防 尘 罩	丁 腈 橡 胶
手 轮 （传 动 帽）	铸 铁

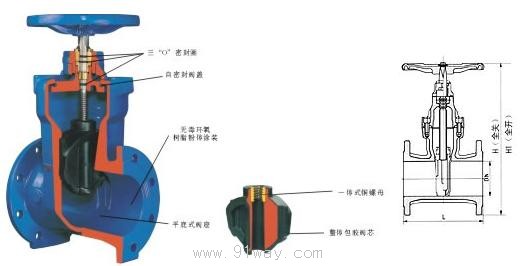

Z45X/RVHX暗杆弹性座封闸阀主要外形连接尺寸:


DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
H1	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
