 产品名称： NAB型空压通轴式制动器
型号规格： NAB型空压通轴式制动器
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 气动制动器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
NAB型空压通轴式制动器产品详细说明：

NAB 空压通轴式制动器

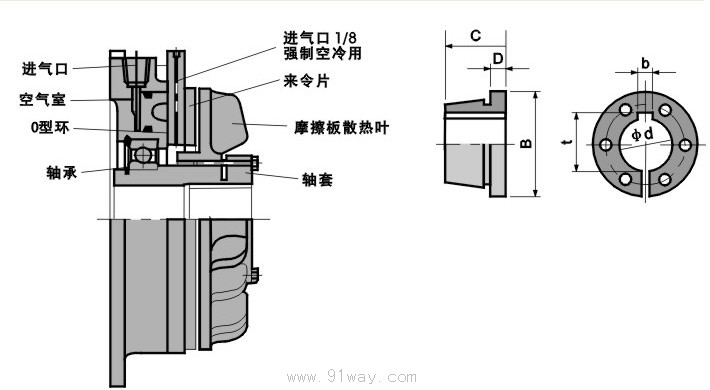

NAB型空压通轴式制动器结构图

气压与扭矩关系图

NAB型空压通轴式制动器技术参数

NAB 空压通轴式制动器

MODEL
NAB5S
NAB20S
NAB10S
静摩擦扭力（6Kgf/c）Kgfm
5
20
10
轴孔          Φd
25
50
35
键槽         mm
6×6
12×8
10×8
重量（约）       Kg
4
74
6
产品编号（ProductNo）
120505025
120520050
120510035


注：若于定张力控制连续使用场合时，1/8进气口必须接上空压，强制空冷增加滑动功率，延长寿命

尺寸图：

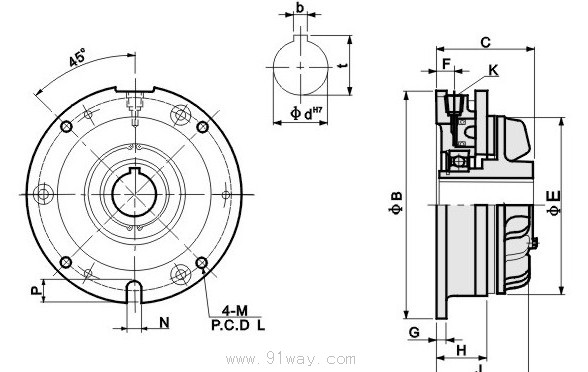

NAB型空压通轴式制动器安装尺寸

单位：mm

SIZE
NAB5S
NAB10S
NAB20S
B
150
182
228
E
117
155
204
K
PT1/4
PT1/4
PT1/4
L
135
165
210
M
7
9
9
B
6
10
12
T
27.5
38
53

SIZE
NAB5S
NAB10S
NAB20S
C
68
80
96
F
12
12
11
G
7
10
10
H
34.5
44
47
J
64
77
87
N
10
16
20
P
16.5
17
20

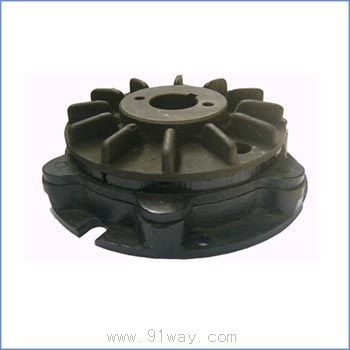

NAB型空压通轴式制动器
NAB型空压通轴式制动器（示意图）
