产品名称: T47H-16C型浮球式蒸汽疏水调节阀
型号规格: T47H-16C型浮球式蒸汽疏水调节阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 疏水阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
T47H-16C型浮球式蒸汽疏水调节阀产品详细说明:
T47H-16C或Q浮球式疏水调节阀( 引进前苏联原型号T47H-16C浮球式调节阀) 适用于电站、化工、制药、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节,有效控制加热器中的水量多少的必须设备。 【 结构特点及工作原理 】 1 、浮球式蒸汽疏水调节阀外形尺寸较大,适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。 2 、该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后,阀门全关,冷凝水不能流出,使浮球稳定的限制在113-403毫米的空间范围内变化,从而使阀门达到只能排放空气和水及高温冷凝水,而阻止蒸汽泄漏的优越性。 3 、浮球式蒸汽疏水调节阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作,从而驱动下部的启闭装置,开启和关闭,实现排水阻气的功能。

浮球式蒸汽疏水调节阀主要外形尺寸:

产品型号

公称通径 DN(mm)

主要外形尺寸

连接尺寸


Long


Wide


High

L1

L2

M

A-D

D1

D2

b

z-φd

DN

B-D

D1

D2

b

z-φd

T47H-16C

40

460

540

964

160

240

385

145

110

85

18

4×18

40

145

110

85

18

4×18

50

160

125

100

20

4×18

80

195

160

135

22

4×18

100

215

180

155

25

8×18

150

470

560

980

280

240

210

30

8×23

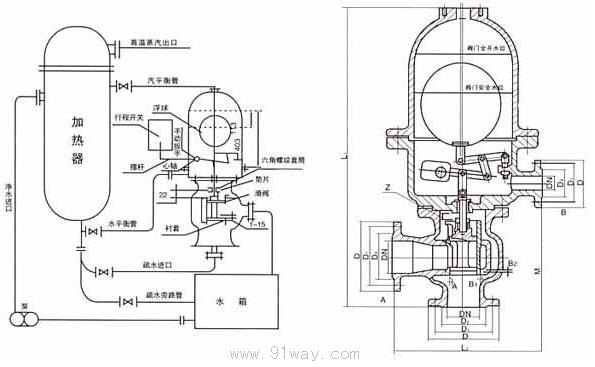

图片、安装示意、结构图

T47H-16C型浮球式蒸汽疏水调节阀外形尺寸

T47H-16C型浮球式蒸汽疏水调节阀
