产品名称: YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器
型号规格: YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 氧化锌避雷器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:

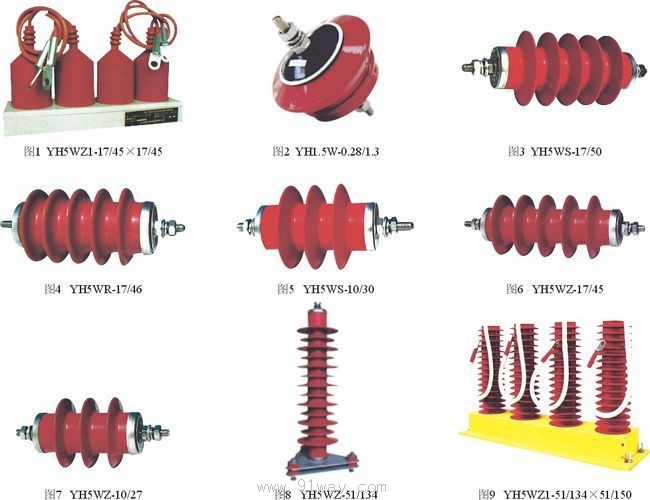

(点击小图查看大图)
YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器产品详细说明:

概述
YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器是用于保护0.22kV~35kV交流电力系统输变电设备免受雷电及操作过电压损害的重要保护电器。

型号说明及结构

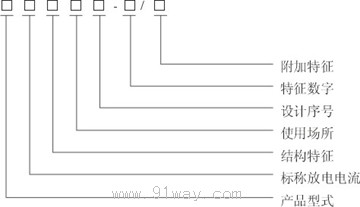

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器型号说明
型号含义
产品型式:Y-瓷外套金属氧化物避雷器;YH-复合外套金属氧化物避雷器。标称放电电流:表示金属氧化物避雷器的标称放电电流,单位为kA
结构特征:W-无间隙;C-有串联间隙;B-有并联间隙使用场所:S-用于配电;Z-用于电站;R-用于保护电容器组;D-用于电机
注:对于低压系统、旋转电机、变压器、电机中性点保护的避雷器及中性点直接接地的
避雷器,均不表示。特征数字:由两部分组成,斜线上方为避雷器的额定电压,单位为kV,斜线下方为避雷器标称放电电流下的残压,单位为kV。对于三相组合式避雷器,特征数字由两组特征数字组成,第一组为相—地特征数 字,第二组为相—相特征数字,两组特征数字用“X”相连。若两组特征数字相同,则用“特征数字×2”表示。
附加特征:G—高原型;W—防污型;K—抗震型。
运行条件
1. 正常运行条件
安装地点:户内、外;
环境温度:-40~+40℃;
海拔高度不超过1000m;
交流电源的频率:48~62Hz;
长期施加在避雷器端子间的工频电压不超过其持续运行电压;
地震烈度7度及以下地区。
2. 非正常运行条件
除3.1条件的运行条件皆为非正常运行条件,避雷器的使用须经供需双方协商。
产品特点
优异的保护性能
由于采用具有优异非线性伏-安特性的金属氧化物电阻片,使得陡波冲击残压、雷电冲击残压、操作冲击残压的保护裕度接近一致,使系统的绝缘配合更加合理、保护性能更加优异;
强的通流能力
由于采用具有较高通流能力的电阻片,使其2ms方波、4/10μs大电流及工频过电压耐受能力大为增强,能量吸收能力相应提高,
从而提高了保护的可靠性;
良好的密封性能
由于复合外套采用整体模压技术,且避雷器主体部分无空气隙,从而根本上解决了避雷器运行中外界环境对其的影响;优良的耐污及抗老化能力
由于采用憎水性强、耐气候性能优的复合外套以及具有长期老化性能稳定的电阻片,使得避雷器具有较强的防污及抗老化能力,从
而提高了其长期运行的可靠性。
规格和主要技术参数
0.28kV~51kV复合外套交流无间隙金属氧化物避雷器的性能符合IEC 60099-4《交流无间隙金属氧化物避雷器》、GB11032-2000《交流无间隙金属氧化物避雷器》、JB/T8952-1999《35kV及以下交流系统用复合外套无间隙金属氧化物避雷器》等标准要求,避雷器的规格和主要技术参数见表1~表5。

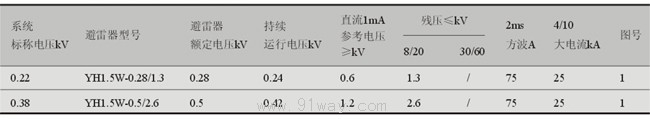

表1 0.28kV~0.5kV低压配电型避雷器主要技术参数

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数1

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器外形尺寸1

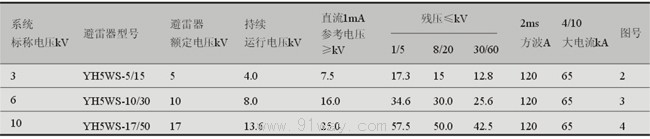

表2 5kV~17kV配电型避雷器主要技术参数

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数2

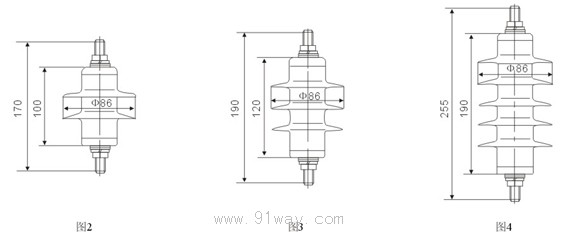

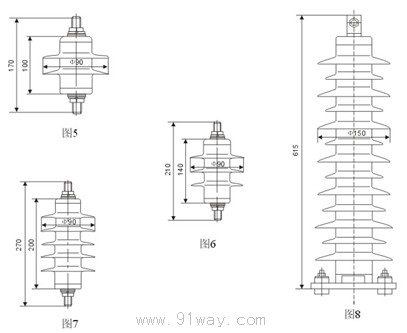

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器安装尺寸2

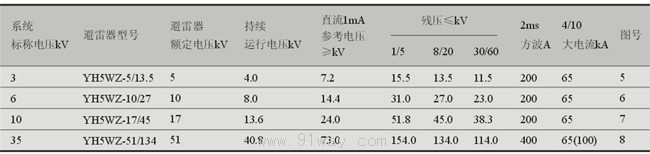

3 5kV~51kV电站型避雷器主要技术参数

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数3

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器安装尺寸3

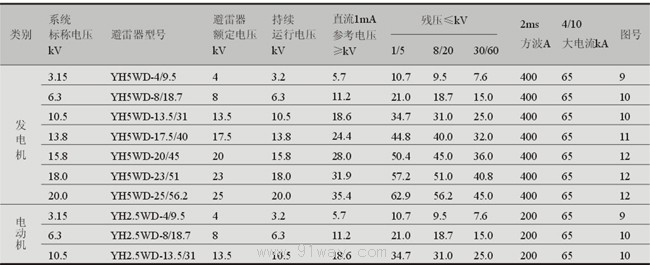

表4 4kV~25kV电机型避雷器主要技术参数

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数4

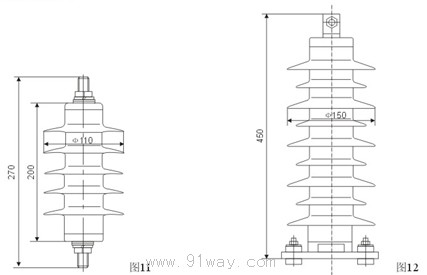

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器安装尺寸4

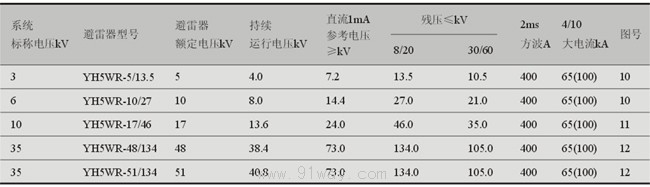

表5 5kV~51kV并补电容器型避雷器主要技术参数

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数5

* 如有更高要求,由供需双方协商。

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器安装尺寸5

3-35kV交流系统用三相组合式复合外套金属氧化物避雷器

概述
3-35kV交流系统用三相组合式复合外套金属氧化物避雷器,是适用于3-35kV电力系统由于频繁操作引起的相-相、相-地间的过电压,使输变电设备免受操作电压的损害。
产品分无间隙和有串联间隙两种类型。
三相组合式过电压保护器的发展是随着单只避雷器技术的发展而变化的。1976年由瑞典引入我国。当时避雷器中使用的是碳化硅阀片与间隙串联,组合式避雷器也为碳化硅阀片与间隙串联。这种结构的避雷器存在下列弊端:
1. 放电分散性大;
2. 伏安特性差,冲击系数大;
3. 存在灭弧问题。
1983年我国引进国外先进的氧化锌避雷器制造技术,氧化锌阀片制造水平已达到国际先进水平。氧化锌阀片非性线性能、耐老化性能、热稳定性能优异,无间隙氧化锌避雷器已取代有串联间隙碳化硅避雷器,相应的有间隙组合避雷器也就发展为无间隙组合式氧化锌避雷器,无间隙三相组合式氧化锌避雷器是相—相、相—地间过电压保护的最佳产品。建议用户选择三相组合式地间隙氧化锌避雷器。
产品特点
保护方式
由于采用四个元件星形连接组成,它可以同时保护相—相、相—地过电压,一台可以起到3台相—相和3台相—地避雷器的作用。
优异的保护性能
由于采用具有优异非线性伏-安特性的金属氧化物电阻片,使得陡波冲击残压、雷电冲击残压、操作冲击残压的保护裕度接近一致,使系统的绝缘配合更加合理。
避雷器规格和主要技术参数
三相组合式复合外套无间隙金属氧化物避雷器的性能完全符合GB11032-2000《交流无间隙金属氧化物避雷器》标准要求,避雷器的规格和主要技术参数见表6。
三相组合式复合外套有串联间隙氧化物避雷器性能符合GB11032-2000、ZBK49005-90标准。
避雷器的规格和主要技术参数见表7。

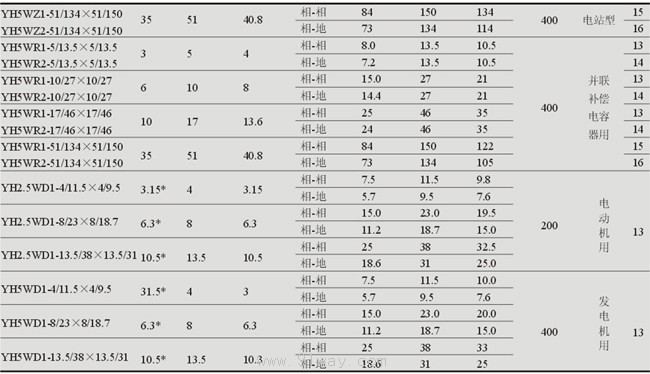

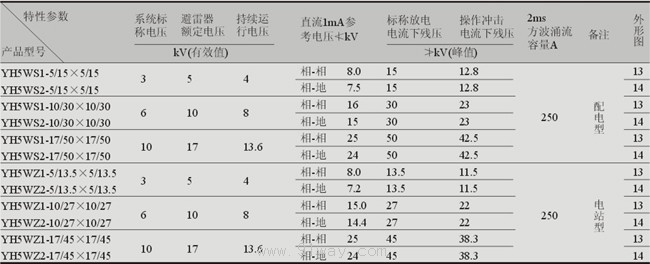

表6 三相组合式复合外套无间隙金属氧化物避雷器

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数6

续表

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数7

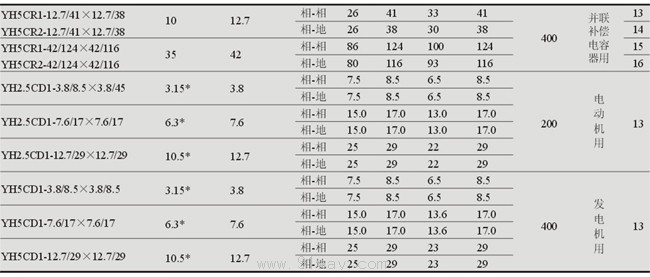

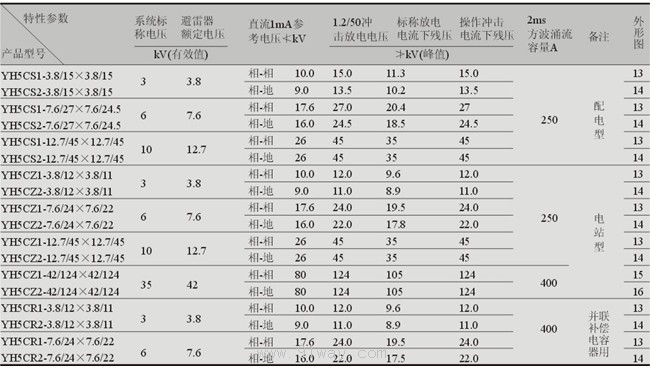

表7 三相组合复合式外套有串联间隙金属氧化物避雷器

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数8

续表

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器技术参数9

注:带*号参数表示电机额定电压。

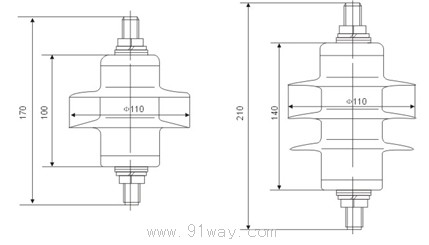

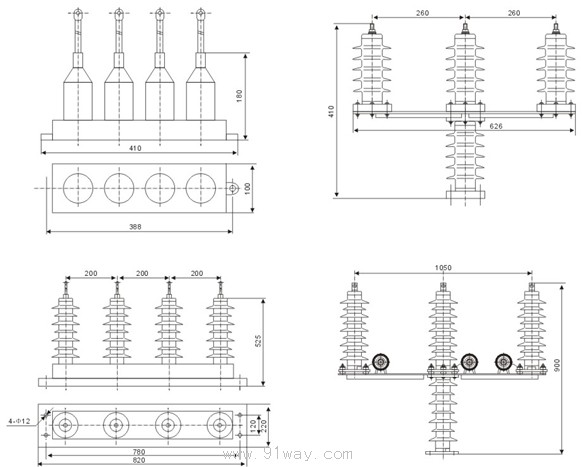

外形及安装尺寸

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器

YH系列0.28kV~51kV复合外套交流无间隙金属氧化物避雷器
