产品名称: HS41X防污隔断阀
型号规格: HS41X防污隔断阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 控制阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HS41X防污隔断阀产品详细说明:

HS41X防污隔断阀是一种安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流,安全可靠,使用寿命长。

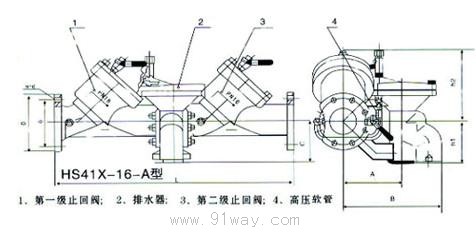

HS41X防污隔断阀结构图

HS41X防污隔断阀主要部件材料 :

序号
零部件名称
材质
1
阀体
铸铁、球墨铸铁、铸钢
2
阀盖
铸铁、球墨铸铁、铸钢
3
阀盘
球墨铸铁
4
弹簧
不锈钢、铬钒钢
5

防污阀

黄铜


HS41X防污隔断阀主要技术参数 :

公称压力
公称通径
适用介质
适用温度
法兰标准
试验标准
1.0~2.5MPa
50~600mm
0~80℃
GB/T 17241.6 GB/T 9113
GB/T 13927 API598


HS41X防污隔断阀主要外形连接尺寸 :    单位:mm

DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
458
482
551
653
735
793
1008
1186
1340
1505
1670
1886
1986
2318
H
210
235
264
308
356
400
503
595
705
705
905
910
921
1210

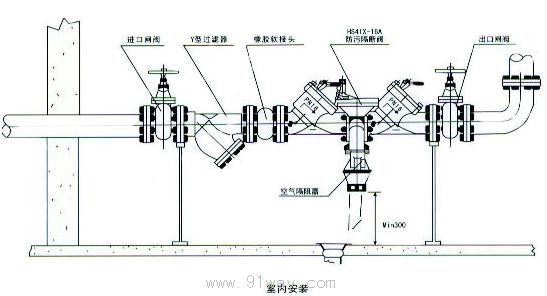

HS41X防污隔断阀安装示意:

HS41X防污隔断阀安装示意图

HS41X防污隔断阀
