产品名称：

4V系列电磁气动阀底座

型号规格：

4V系列电磁气动阀底座

产品类别：

常规产品 -- 泵阀管件 -- 电磁阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

4V系列电磁气动阀底座产品详细说明：

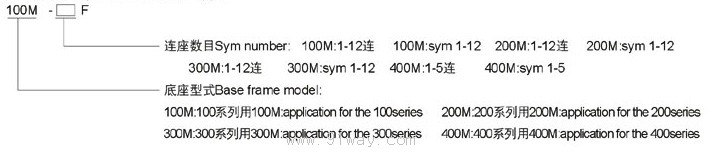

型号说明

4V系列电磁阀、气动阀底座型号说明

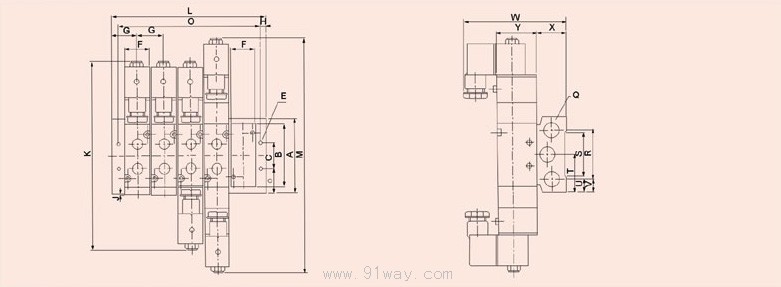

底座规格

型号\符号	A	B	C	E	F	G	H	I	J	K	L
型号\符号	A	B	C	E	F	G	H	I	J	K	1F	2F	3F	4F	5F	6F	7F	8F	9F	10F	11F	12F
100M□	58	43	20	4.3	18	19	5	10	1	138	38	57	76	95	114	133	152	171	190	209	228	247
F200M	60	50	21	4.5	22	23	6	11.5	2	115	46	69	92	115	138	161	184	207	230	23	276	299
F300M	75	60	26	4.5	27	28	6	14.5	3	225	54	82	110	138	166	194	222	250	278	306	334	362
F400M	100	95	32	5.5	34	35	7	18	3	224	63	98	133	168	203	-	-	-	-	-	-	-

型号\符号	M	L												Q	R	S	T	U	V	W	X	Y
型号\符号	M	1F	2F	3F	4F	5F	6F	7F	8F	9F	10F	11F	12F	Q	R	S	T	U	V	W	X	Y
100M□	153	28	47	66	85	104	123	142	161	180	199	218	237	G1/4	40	22	29	9	9	79.5	25	27
F200M	167	34	57	80	103	126	149	172	195	218	241	264	287	G1/4	42	40	30	10	9	94	25	35
F300M	185	42	70	98	126	154	182	210	238	266	294	322	350	G3/8	52	53	32.5	11	12	101	31	40
F400M	224	49	84	119	154	189	-	-	-	-	-	-	-	G1/2	64	64	50	-	19	116	42	50

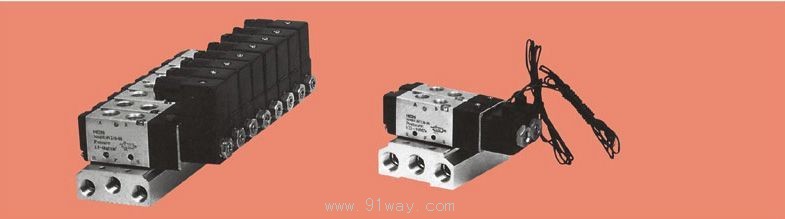

4V系列电磁气动阀底座

4V系列电磁气动阀底座（示意图）
