XL-21系列动力配电柜产品详细说明：

XL-21系列动力配电柜适用范围

XL-21系列动力配电柜适用于发电厂及工矿企业中，在交流电压就500V及以下的三相四线或三相五线系统作动力配电之用。XL-21型低压动力配电箱系户内装置靠墙安装，屏前检修。

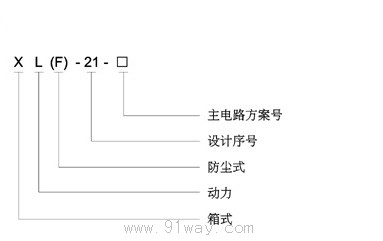

型号含义

XL-21系列动力配电柜安装尺寸

型号	箱体尺寸（宽×高×深）(mm)
XL-21	700×1500×370
	700×1700×370
	800×1800×370
	600×1800×370
	600×1600×370
	600×1300×370
	600×1500×370
	800×1700×370

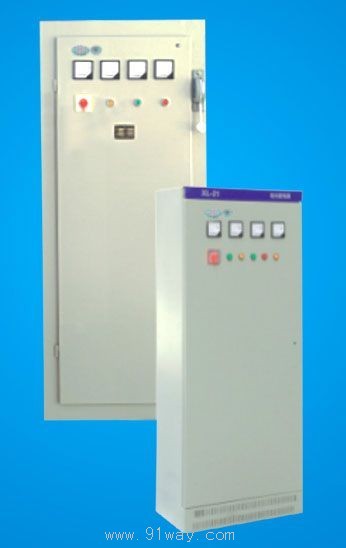

产品结构
XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置，其基本结构采用钢板弯制及角钢焊接而成，也可用型材组装，前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，批示灯及显示仪表，打开箱后，配电箱内部设备合力为敞露便于检修维护。

本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
