ZQDF(Y)液用电磁阀产品详细说明：

ZQDF(Y)系列蒸汽、液用电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通判或流量调节控制,从而对系统中的温度,流量,压力等参数进行自动调节或远程控制。ZQDF(Y)系列蒸汽、液用电磁阀产品可广泛用于纺织 ,印刷,化工,塑料,橡胶,制药,食品,建材,机械,电器,表面处理等生产和科研部门以及浴室,食堂,空调等人们日常生活设施中.ZQDF系列主要用于空气.蒸汽,煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水,蒸馏水,冷冻盐水,电镀 废液等液体介质,同时也用于粘度小于4°E的油类。

ZQDF(Y)液用电磁阀性能参数 ：

型号	ZQDF-1	ZQDF-2	ZQDF-3	ZQDF-1Y	ZQDF-2Y	ZQDF-3Y
公称压力(Mpa)	1.60
工作压差(Mpa)	DN15-50			0-1.6
	DN65-100			0.05-1.6
介质种类	煤气、空气等	饱和蒸气	过热蒸汽或高温气体	水油液体	热水	高温水、油
介质温度(℃)	≤60	≤180	≤220	≤60	≤180	≤220
电源电压	AC220V,其余规格可作特殊订货(36v,380v,12v,24v)
使用寿命/额定流量系数(KV)	按JB/T352-94规定
泄漏量(m1/min)	按JB/T352-94.F规定
功耗(AV)	50

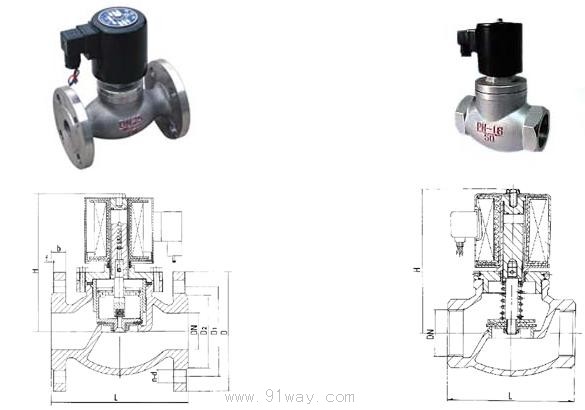

ZQDF(Y)液用电磁阀外形尺寸：

公称通径 DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸				法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	153	130	95	65	46	14	2	4-φ14
20	153	92	3/4	153	150	105	75	56	16	2	4-φ14
25	153	110	1	153	160	115	85	65	16	3	4-φ14
32	176	120	1 1 /4	176	180	140	100	76	18	3	4-φ18
40	176	140	1 1 /2	176	200	150	110	84	18	3	4-φ18
50	192	162	2	192	230	165	125	99	20	3	4-φ18
65				250	290	185	145	118	20	3	4-φ18
80				260	310	200	160	132	20	3	4-φ18
100				290	350	220	180	156	22	3	4-φ18
