产品名称：

DLM3系列湿式多片电磁离合器

型号规格：

DLM3系列湿式多片电磁离合器

产品类别：

常规产品 -- 机械传动 -- 电磁离合器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

DLM3系列湿式多片电磁离合器产品详细说明：

DLM3系列湿式多片电磁离合器参数

DLM3系列主要性能参数

规格	额定动力矩 N.m	额定静力矩 N.m	空载力矩 (≤)N.m	接通时间 (≤)S	断开时间 (≤)S	额定电压 DC V	线圈消耗功率 (20℃) W	允许最高转速 r/min	重量 kg	供油量 L/min
1.2	12	20	0.39	0.28	0.09	24	18	3500	1.6	0.20
2.5	25	40	0.40	0.30	0.09	24	21	3500	2.3	0.25
5	50	80	0.90	0.32	0.10	24	32	3000	3.4	0.40
10	100	160	1.80	0.35	0.14	24	38	3000	5	0.65
16	160	250	2.40	0.37	0.14	24	50	2500	6.6	0.65
25	250	400	3.50	0.40	0.18	24	61	2200	8.6	1.00
40	400	630	5.60	0.42	0.20	24	72	2000	14.7	1.00
63	630	1000	9.00	0.45	0.25	24	83	1800	21	1.20

安装示意图与安装尺寸 mm

规格	径向尺寸								轴向尺寸
规格	D₁	D₂	D	d	b	φ	e	h	L	L₁	L₂	s	t
1.2	86	50	20	17	6	20	6	21.8	51	44.5	5.5	3.5	6
2.5	96	56	25	22	6	25	8	27.3	57	51.5	5.5	3.5	6
5	113	65	30	26	8	30	8	32.3	63	56	5	3.5	8
10	133	75	40	35	10	40	12	42.3	68	59	6.5	5.5	8
16	145	85	45	40	12	45	14	47.4	70	61.5	6.5	5.5	10
25	166	110	50	45	12	50	14	52.4	78.5	68	7.5	5.5	10
40	192	110	60	54	14	60	16	62.2	91	79.5	8	6	10
63	212	125	70	62	16	70	20	74.3	109	96.5	9.5	7	10

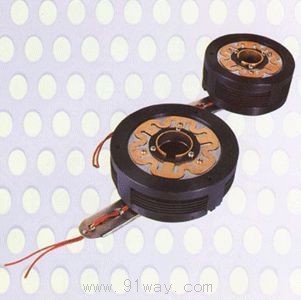

DLM3系列湿式多片电磁离合器

DLM3系列湿式多片电磁离合器（示意图）
