DS19系列直流快速断路器产品详细说明：

DS19直流快速断路器（以下简称断路器）主要用于额定电压为直流1600V及以下，额定电流4000A及以下电路中，对整流机组、直流电机和馈电线路等作短路与过载保护之用。特别适用地铁轻轨牵引变电站作馈电保护开关，也可用于轧钢、矿山等重要工业领域整流装置和直流电机的保护开关。

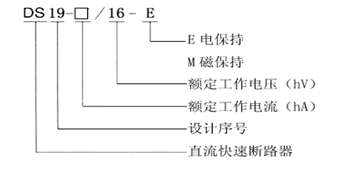

DS19系列直流快速断路器型号及其含义：


DS19系列直流快速断路器主要技术参数：

额定电压(Ue)	最大工作电压	额定极限分断能力	固有工作时间	电寿命	辅助触头数量	外形尺寸	操作电压
1600V	1800V	75KA(T=15ms)	6ms	400 200	5NC+5ND	500、400、100、50	DC220、110、50V; AC220V

额定电流(In)	额定绝缘电压	分断过电压	电流整定范围	机械寿命	辅助触头容量	安装尺寸	重量
2500A/4000A	4000V	(1.5～2.0)Ue	(1.25～2.7)KA;(2～5)KA (2～8)KA;(4～10)KA /(2～5)KA;(4～10)KA (2～8)KA;(4～15)KA	20000	AC220V 10A; DC110V 1A	4－Φ11, 320*160(mm)	86kg 98kg

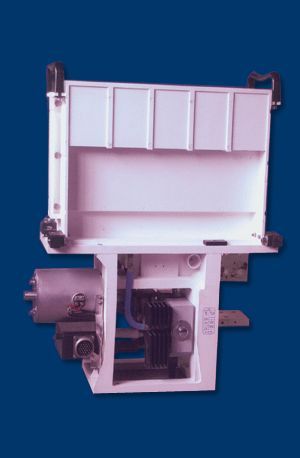

DS19系列直流快速断路器
