产品名称: CH2系列塑壳断路器抽出式装置
型号规格: CH2系列塑壳断路器抽出式装置
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 插入式装置
分栏标签
参考价格: 厂价直销
产品品牌: 未来
产品产地: 江苏
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CH2系列塑壳断路器抽出式装置产品详细说明:

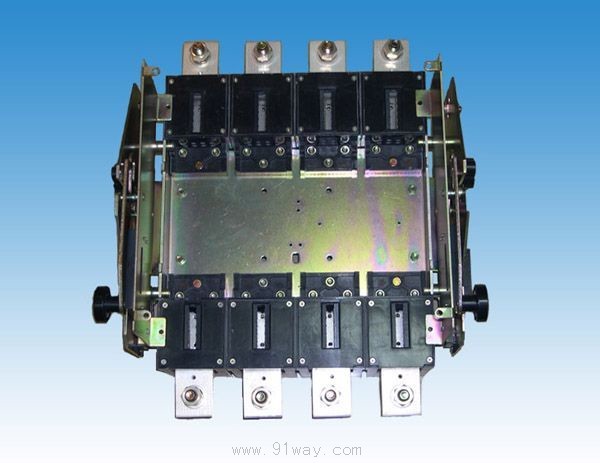

CH2系列塑壳断路器抽出式装置
CH2系列抽出式接线装置是用于转换断路器与主电路的接通、断开或隔离,便于断路器故障的快速维修与更换,本装置采用杠杆原理,操作方便快速。

功能结构
杠杆式结构,可实现快速插拔
可加装可靠的机械联锁或者电气连锁
具有板前出线、板后水平或板后垂直多种接线方式
可为400~800A国内外各类塑壳断路器配装

安装操作示意图
1、 插入过程:
断开断路器,使手柄处于图示抽出位置,然后再将断路器放入底座导轨槽中,转动联锁装置使其处于解锁位置,然后再将手柄按图示插入方向转动使手柄处于图示插入位置,此时联锁装置应自动锁上并且到位指示装置接通。
2、 抽出过程
断开断路器,转动联锁装置使其处于解锁位置,然后再将手柄按图示抽出方向转动,此时断路器主触头与底座主触头断开,联锁装置应自动锁上;为了防止滑脱此时断路器无法抽出,需再次转动联锁装置使其处于解锁位置,然后再将手柄按图示抽出方向转动使手柄处于图示抽出位置,此时方可将断路器抽出。(如上图)

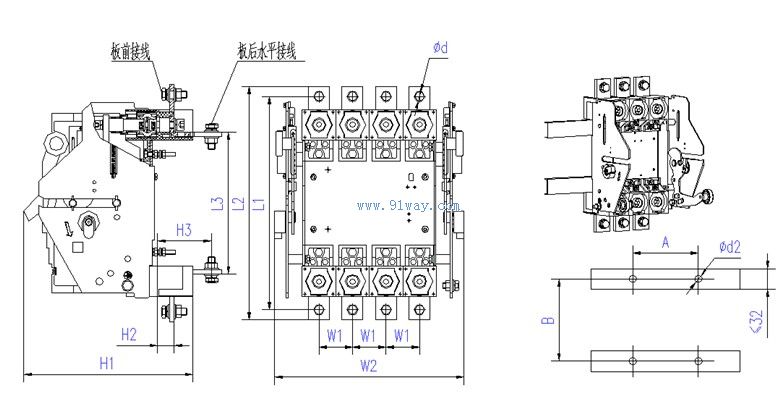

CH2系列塑壳断路器抽出式装置外形及安装尺寸

CH2系列塑壳断路器抽出式装置安装尺寸

CH2系列塑壳断路器抽出式装置
