产品名称：

CD4系列塑壳断路器电动操作机构

型号规格：

放大图片

产品类别：

常规产品 -- 备品配件 -- 电动操作机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

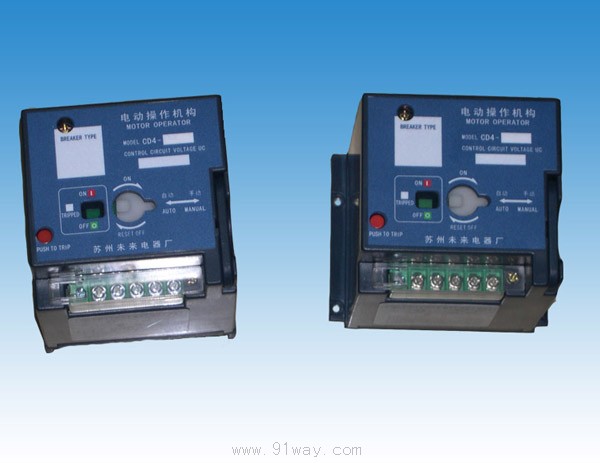

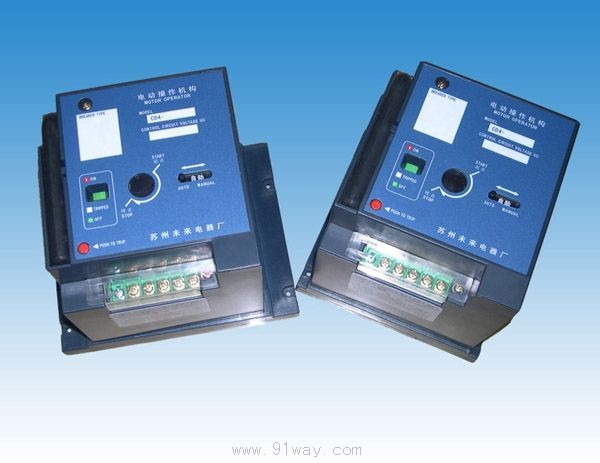

（点击小图查看大图）

CD4系列塑壳断路器电动操作机构产品详细说明：

CD4系列（100～1250A）塑壳断路器电动操作机构。　

它可以与国内、外的电子式和智能化塑壳断路器相匹配，例：CM2(Z)系列、S(Z)系列、HSZ1系列和LG的TS、TG系列以及美国eaton公司的E系列和德国西门子3VL系列等电子式和智能化塑壳断路器，该系列电操特点是体积更小，性能更可靠。　
CD4系列塑壳断路器电动操作机构已通过美国伊顿公司的UL测试、德国西门子、金钟默勒公司的CE认证测试以及韩国LG型式试验，产品已与上述国外公司进行OEM形式的批量供货。

技术参数
额定工作电压	DC24V，AC220（230V）/DC220V，AC110V/DC110V
额定工作电流	0.5-2A
机械寿命	20000次以上

性能描述
1、结构紧凑、体积小、安装方便动作可靠； 2、其机械寿命、电寿命及可靠性可达到同类产品的国际水平； 3、交直流通用； 4、指示断路器的合、分、脱扣状态。

功能及特点
1、可对国内外的智能化、可通信塑壳断路器进行远距离操作，已实现整个电路系统的智能化和集控化； 2、具有安全挂锁装置。

型号规格	安装尺寸 MM
型号规格	A	B	d	H
CD4-125/KFM3	82	89.7	φ4.2	26
CD4-125/CM2	92	88	φ3.2	12.5
CD4-225/CM2	107	88	φ3.5	12.5
CD4-125/CM5	90	147.2	φ3.2	30.6
CD4-225/CM5	104	161	φ3.2	30.8
CD4-250/HSM1Z	104	104.8	φ4.1	16.5
CD4-100/SZ	90	116.5	φ3.5	14
CD4-200/SZ	104.4	123	φ4.4	16.5
CD4-160/LG-TD	90	118.4	φ3.2	14
CD4-250/LG-TS	105	100.5	φ3.2	10
CD4-400/HSM1Z	100	104.8	φ3.5	20.3
CD4-100/Ex9M	90	111	φ3.2	22
CD4-250/Ex9M	105	117.5	φ3.2	14
CD4-100/NM8	90	121.3	φ3.1	13
CD4-250/NM8	104	116.5	φ3.2	16
CD4-160/T2	117	90	φ4.2	18
CD4-100/RMM2	90	132	φ6	13.4
CD4-250/RMM2	105	134.8	φ3.8	10.5
CD4-250/KFM3	106	103	φ3.7	27
CD4-225/F	91	124.5	φ4.5	3
CD4-250/J	104	100	φ3.3	13

型号规格	安装尺寸 MM
型号规格	A	B	d	H
CD4-400/CM2	140	144.4	φ3.5	23
CD4-630/CM2	181	144.4	φ3.5	23
CD4-400/CM5	140	248	φ4	50.5
CD4-630/LG-TS	140	145	φ4.5	34.5
CD4-800/LG-TS	183.1	206.5	φ4.2	51
CD4-630/ABB	160	157	φ4	21
CD4-400/SZ	140	231.4	φ5.5	32
CD4-800/SZ	222	204.5	φ5.6	31
CD4-400/CDM1L	140	231	φ5.5	32
CD4-1250/HSM1Z	160	157	φ4	22
CD4-400/Ex9M	140	154	φ4	18.2
CD4-800/Ex9M	195	165.5	φ4.5	17.5
CD4-630/NM8	140	211.1	φ4.2	17
CD4-630/RMM2	140	234	φ6	28.5
CD4-630/L	132	165	φ4.2	19
CD4-630/KFM3	140	163	φ4	37.7

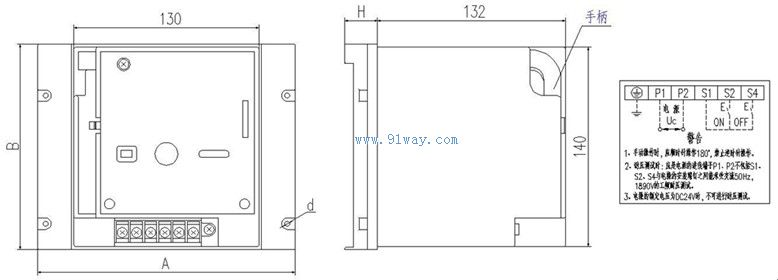

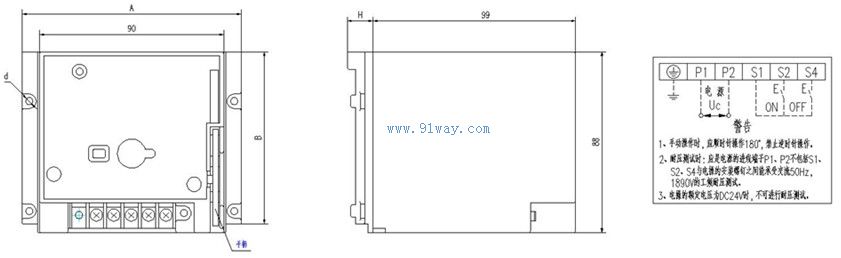

CD4系列塑壳断路器电动操作机构（示意图）
