产品名称：

CD2系列塑壳断路器操作机构

型号规格：

放大图片

产品类别：

常规产品 -- 备品配件 -- 电动操作机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

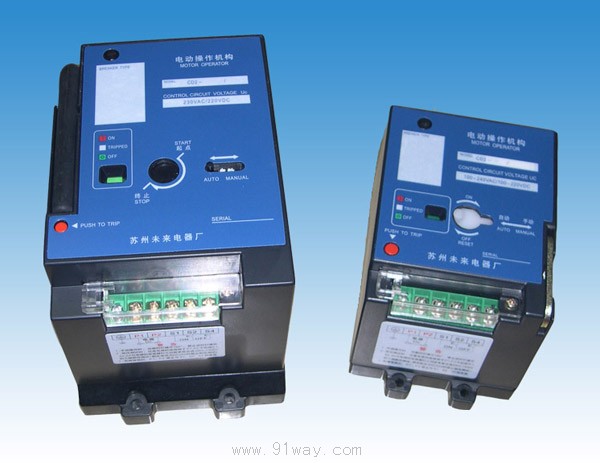

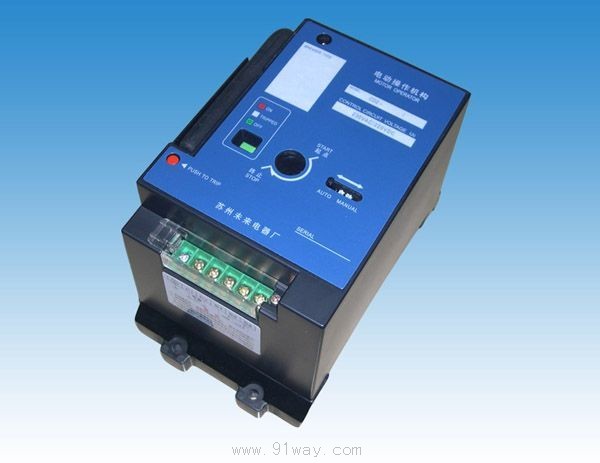

（点击小图查看大图）

CD2系列塑壳断路器操作机构产品详细说明：

CD2系列（63～1250A）塑壳断路器电动操作机构。　　

CD2系列塑壳断路器操作机构可以配国内、外所有塑壳断路器，例：CM1系列、S系列、ABB系列、NF系列、NS系列、30系列、BO系列等塑壳断路器，该系列电动操作机构可靠性高，已远销东南亚及欧美地区。

技术参数
额定工作电压	DC24V，AC110V/DC110V，AC220（230）V/DC220V
额定工作电流	0.5-2A
机械寿命	20000次以上

性能描述
1、结构紧凑、安装方便，动作可靠； 2、产品机械寿命，电寿命以及可靠性可以与国际同类产品相媲美； 3、工作电流小，交直流通用； 4、能指示断路器的工作状态（分、合、脱扣）。

型号规格	安装尺寸MM				型号规格	安装尺寸MM
型号规格	A	B	d	H	型号规格	A	B	d	H
CD2-50/BO	25	111	Φ3.5	14	CD2-63/BMN	25	111	Φ4.2	16.5
CD2-60/LG-AB	25	110	Φ3.5	13	CD2-63/HSM3	58	111	Φ3.5	2
CD2-63/S	25	110	Φ3.5	13	CD2-63/RMM3	25	100	Φ3.5	21
CD2-63/M	25	117	Φ3.5	11.5	CD2-100/LG-GB	81.5	113	Φ3.5	2
CD2-63/CM2	25	117	Φ3.5	11.5	CD2-100/BOH	30	110	Φ4.2	11
CD2-63/CM5	25	117	Φ3.5	18	CD2-125/ABB	58	111	Φ3.5	2
CD2-63/NDM2	25	117	Φ3.5	13.5	CD2-125/TIM1	58	111	Φ3.5	2
CD2-63/HSL1	25	110	Φ3.5	13	CD2-125/NM6	58	111	Φ3.5	2
CD2-63/HUM8	25	117	Φ3.5	11.5	CD2-125/RMM3	30	119	Φ3.5	24.5
CD2-63/SM40	25	117	Φ3.5	11.5	CD2-160/HSM1Z	30	141	Φ4.5	11.5
CD2-63/THM1	25	117	Φ3.5	11.5	CD2-160/HSM3	58	111	Φ3.5	2
CD2-63/KFM2	25	116	Φ3.5	16	CD2-160/NM6	58	111	Φ3.5	2
CD2-63/GSM1	25	117	Φ3.5	11.5	CD2-160/HSM1Z	58	111	Φ3.5	2

型号规格	安装尺寸 MM				型号规格	安装尺寸 MM
型号规格	A	B	d	H	型号规格	A	B	d	H
CD2-100/30	30	132	Φ4.5	12.5	CD2-225/NDM2	35	126	Φ4.5	15
CD2-100/M	30	129	Φ4.5	12.5	CD2-225/BOH	35	155	Φ4.5	9.5
CD2-100/CM1L	30	129	Φ4.5	6	CD2-225/HNM2X	35	145	Φ4.5	16
CD2-100/CM1E	30	129	Φ4.5	6	CD2-225/SM40	35	145	Φ4.5	16
CD2-100/LG-AB	30	132	Φ4.5	12	CD2-225/SM40X	35	145	Φ4.5	16
CD2-100/HUM8	30	132	Φ4.5	12.5	CD2-225/NM1L	35	126	Φ4.5	15
CD2-100/NDM2	30	129	Φ4.5	12.5	CD2-250/FTM2	35	139	Φ4.5	22.5
CD2-100/S	30	132	Φ4.5	10	CD2-250/BMN	35	126	Φ4.5	15
CD2-100/SL	30	132	Φ4.5	10	CD2-250/BM	35	155	Φ4.5	9.5
CD2-100/NM1L	30	132	Φ4.5	16	CD2-250/GM8	35	126	Φ4.5	15
CD2-100/SM40	30	132	Φ4.5	18	CD2-250/HM60	35	139	Φ4.5	22.5
CD2-100/THM1	30	129	Φ4.5	12.5	CD2-250/RMM2	94.7	163.5	Φ3.5	24.2
CD2-100/THM2	30	132	Φ4.3	20	CD2-250/RMM3	35	144	Φ4	23
CD2-100/KFM2	30	132	Φ4.5	12.5	CD2-250/BE	35	145	Φ4.2	20
CD2-100/HNM2	30	132	Φ4.5	18	CD2-250/BOSB	35	143	Φ4.5	16
CD2-100/FTM2	30	132	Φ4.5	18	CD2-250/THM1	35	126	Φ4.5	15
CD2-100/HM60	30	132	Φ4.3	20	CD2-250/THM2	35	145	Φ4.2	20
CD2-100/BMN	30	132	Φ4.5	12.5	CD2-250/KFM2	35	126	Φ4.5	22
CD2-125/BOSB	30	132	Φ4.5	12.5	CD2-250/HSM3	35	139	Φ4.5	20.5
CD2-125/GM8	30	132	Φ4.3	17.5	CD2-250/ABB	35	139	Φ4.5	20.5
CD2-200/S	35	126	Φ4.5	15	CD2-250/LG-GB	35	143	Φ3.5	25
CD2-200/SL	35	126	Φ4.5	15	CD2-250/NS	95.3	151	Φ3.5	25
CD2-225/M	35	126	Φ4.5	15	CD2-250/NM6	35	137	Φ4.5	26.5
CD2-225/CM1L	35	133.5	Φ4.5	11	CD2-250/NM6S	35	177	Φ4.5	26.5
CD2-225/CM1E	35	133.5	Φ4.5	11	CD2-250/HUM8	35	126	Φ4.5	15

电操型号	安装尺寸 MM				电操型号	安装尺寸 MM
电操型号	A	B	d	H	电操型号	A	B	d	H
CD2-400H/M	44	194	Φ6.5	27	CD2-630/FTM2	70	243	Φ6.5	38
CD2-400H/CM1L	44	194	Φ6.5	27	CD2-630/JOM	58	200	Φ6.5	27
CD2-400/30	44	194	Φ6.5	37	CD2-630/HSM3	44	214	Φ6.5	24
CD2-400/S	44	215	Φ6.5	32	CD2-630/HNM1	58	200	Φ6.5	27
CD2-400/SL	44	215	Φ6.5	32	CD2-630/HM60	70	243	Φ6.5	38
CD2-400/ABB	44	214	Φ6.5	24	CD2-630/NS	130	220	Φ3.5	30
CD2-400/HUM8	44	194	Φ6.5	36	CD2-630/NSX	130	220	Φ3.5	30
CD2-400/KFM2	44	195	Φ6.5	36	CD2-630/BMN	70	243	Φ6.5	38
CD2-400/HNM2	44	194	Φ6.5	27	CD2-630/NM1	58	200	Φ6.5	38
CD2-400/HM60	44	215	Φ6.5	32	CD2-630H/NM1	58	200	Φ6.5	38
CD2-400H/GSM1	44	194	Φ6.5	27	CD2-630/NM1L	70	243	Φ6.5	38
CD2-400/FTM2	44	215	Φ6.5	32	CD2-630/NM7	58	210	Φ6.5	36
CD2-400/CDM1	44	215	Φ6.5	32	CD2-630/NDM2	58	200	Φ6.5	27
CD2-400/LG-AB	130	186.5	Φ4.5	29	CD2-630/RMM2	124.4	243.8	Φ4	27.5
CD2-400/LG-GB	70	243	Φ6.5	38	CD2-630/RMM3	70	243	Φ6.5	38
CD2-400H/NM1	44	194	Φ6.5	39	CD2-630/KFM2	70	243	Φ6.5	38
CD2-400/NM1L	44	194	Φ6.5	36	CD2-630/S	70	243	Φ6.5	31
CD2-400/NM6	44	214	Φ6.5	24	CD2-630/THM1	70	200	Φ6.5	27
CD2-400/NM7	44	194	Φ6.5	36	CD2-800/THM1	70	243	Φ6.5	22
CD2-400/NDM2	44	194	Φ6.5	27	CD2-800/THM2	70	243	Φ6.5	38
CD2-400/GM8	44	194	Φ6.5	36	CD2-800/HUM8	70	243	Φ6.5	38
CD2-400/THM1	44	194	Φ6.5	27	CD2-800H/GSM1	70	243	Φ6.5	31
CD2-400/THM2	44	215	Φ6.5	32	CD2-800/HNM2	70	243	Φ6.5	31
CD2-400/BE	44	210	Φ6.5	36	CD2-800/KFM2	70	243	Φ6.5	38
CD2-400/BM	44	195	Φ6.5	27	CD2-800/LG-AB	70	220	Φ4.6	29.5
CD2-400/BMN	44	194	Φ6.5	36	CD2-800/M	70	243	Φ6.5	31
CD2-400/BOSB	45	214	Φ6.5	14	CD2-800/NM6	70	237	Φ6.5	36
CD2-400/BOH	45	213	Φ6.5	14	CD2-800/MN7	70	243	Φ6.5	38
CD2-600/BM	70	243.5	Φ6.5	23	CD2-800HX/NM1	70	243	Φ6.5	40
CD2-630S/M	58	200	Φ6.5	27	CD2-1250/M	70	259	Φ6.5	40
CD2-630/30	70	243	Φ6.5	38	CD2-1250/NM1	70	299	Φ6.5	36.5
CD2-630/ABB	70	237	Φ6.5	24	CD2-1250/NM8	70	240	Φ6.5	35
CD2-630H/GSM1	58	200	Φ6.5	27	CD2-1600/NM6	70	310.5	Φ6.5	29
CD2-630/GSL1	70	243	Φ6.5	31

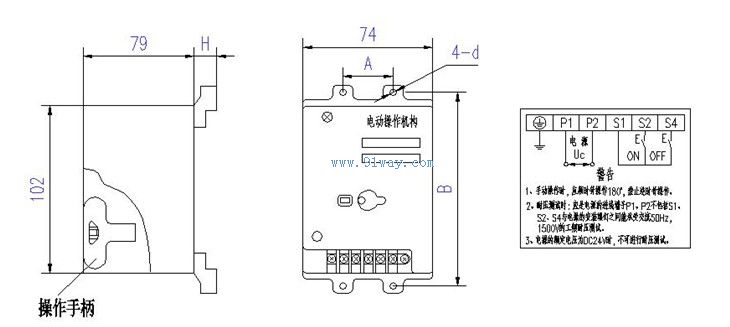

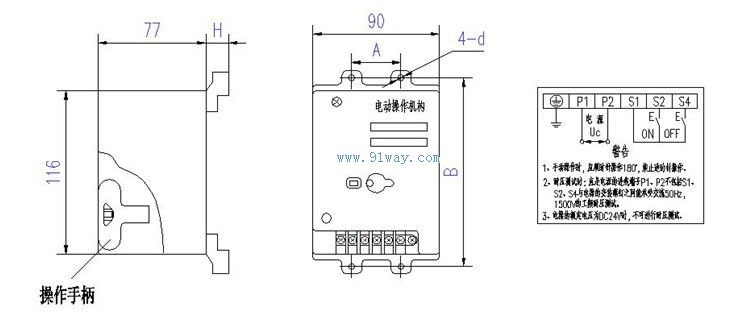

CD2系列塑壳断路器操作机构（示意图）
