产品简介:
(点击小图查看大图)
ZHSF(H)型电动三通合流(分流)调节阀产品详细说明:
一、概述

ZHSF(H)型电动三通合流(分流)调节阀有合流和分流两种型式,由DKZ电动执行机构和三通合流或三通分流
调节阀组成。以电源为动力,接受统一的标准信号0~10mA  DC或4~20mA  Dc驱使阀门开度与此操作信号相对应。 合流阀的作用是将两种流体汇合成第三种流体,分流阀是将一种流体分成两路流体。分流合流阀只能对应选用,但当DN≤80时,合流阀可用于分流场合。可替代两台单、双座调节阀,节省投资,占据空间小。三通调节阀通常用于热交换器的两种介质调节,及简单的配比调节。

二、ZHSF(H)型电动三通合流(分流)调节阀主要技术参数和性能指标
1、  主要技术参数

公称通径DN(mm)
合流
25
32
40
50
65
80
100
125
150
200
250
300
分流





80
100
125
150
200
250
300
额定流量系数Kv
合流
8.5
13
21
34
52
85
135
210
340
535
800
1260
分流





85
135
210
340
535
800
1260
公称压力PN(MPa)
1.6,4.0,6.4
流量特性
直线
II型
DKZ-310
DKZ-310
DKZ-410
DKZ-410
DKZ-510
III型
DKZ-310C
DKZ-310C
DKZ-410C
DKZ-410C
DKZ-510C
出轴推力(N)
4000
4000
6400
6400
16000
行程L(mm)
16
25
40
60
100
允许压差(MPa)
1.6
1.0
2.5
1.6
1.5
1.0
0.65
0.4
0.3
0.16
0.26
0.18
上阀盖型式
普通式(常温型)  热片式(中温型)
介质温度℃
-20~+200、-40~+250(常温型)、-40~+450(中温型)
可调比R
30:1
法兰标准
按JB79-59
输入阻抗
II型:200Ω  III型:250Ω
出厂状态
电开(对上阀座而言),如需电关,订货时应注明

2、  主要技术性能指标

项目
技术性能指标
基本误差%
±3.5
回差%
≤2.5
死区%
≤3.0
始终点偏差%
电开、电关
±2.5
额定行程偏差%
±2.5
允许泄漏量1/h
≤1×10-3×阀额定容量

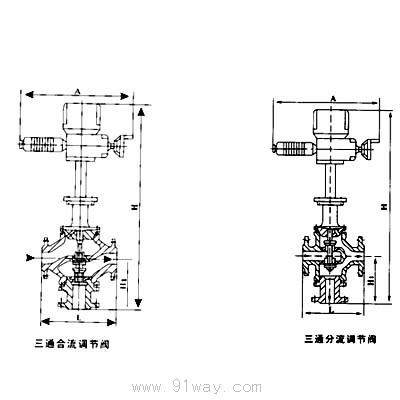

3、ZHSF(H)型电动三通合流(分流)调节阀外形尺寸
ZHSF(H)型电动三通合流(分流)调节阀外形尺寸
ZHSF(H)型电动三通合流(分流)调节阀
