产品名称: ZJHN精小型气动薄膜双座调节阀
型号规格: ZJHN精小型气动薄膜双座调节阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 调节阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZJHN精小型气动薄膜双座调节阀产品详细说明:

ZJHN型精小型气动薄膜双座调节阀,阀体内有两个阀座,流体通过阀芯的上下密封面流出,不平衡力小,是一种平衡式结构,允许使用压差较大,适用于压差大,流量大,泄漏量要求不严格要求的场合,广泛应用于石油、化工、制药、冶金、电站、等工业部门,控制气体、液体、蒸汽等介质。

一、阀体
阀体形式:直通双座铸造球型阀
公称通径:25~300mm
公称压力:PN1.66.4MPa
连接形式:法兰式按JB78-59JB79-59
材料:HT200ZG230—450ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
二、上阀盖
常温型:-20℃~+200℃
散热型:-40℃~+450℃
压盖形式:螺栓压紧式
填料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
三、阀内组件
阀芯型式:双导向双座柱塞型阀芯
流量特性:线性特性、等百分比特性或快开特性
材料:1Cr18Ni9Ti0Cr18Ni12Mo2Ti

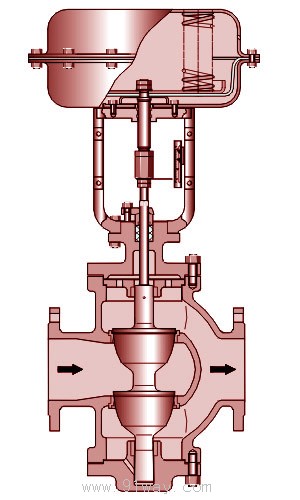

ZJHN精小型气动薄膜双座调节阀外形图

四、执行机构
型式:多弹簧式薄膜执行机构
膜片材料:丁晴橡胶夹增强涤纶织物
弹簧范围:0.02~0.1、0.04~0.20MPa
供气压力:0.140.160.28MPa
气源接头:M10×1
环境温度:-30~+70℃
五、阀作用型式:气——关式或气——开式
附件:定位器,手轮机构
性能:(带定位器)
泄漏量:小于额定流量系数Kv的0.5%
基本误差:±1.5%
回差:1.5%
死区:0.6%
始终点偏差:±1.5%
可调范围:30:1

六、流量系数Kv和行程、允许压差

公称通径(mm)
25
32
40
50
65
80
100
125
150
200
阀座直径(mm)
15
20
25
32
40
50
65
80
100
125
150
200
流量系数Kv
4
6.3
10
16
25
40
63
100
160
250
400
630
行程(mm)
16
25
40
60
允许压差(MPa)
5.8
4.9
3.8
2.9
4.0
3.3
2.6
3.6
3.0
2.3


备注:阀开状态允许压差

七、外形尺寸

公称
通径
执行
机构
H
ΦA
H1
L
常温型
散热型
PN1.6
PN4.0
PN6.4
25
ZHA22
498
648
285
117
185
190
205
32
ZHA22
501
651
285
120
200
210
220
40
ZHA22
522
691
285
139
220
230
240
50
ZHA22
530
699
285
144
250
255
265
65
ZHA34
645
815
363
188
275
285
295
80
ZHA34
661
835
363
208
305
310
325
100
ZHA34
687
887
363
220
350
355
370
125
ZHA34
1234
1444
363
270
410
425
440
150
ZHA45
1242
1492
470
280
450
460
475
200
ZHA45
1394
1654
470
320
550
560
570

ZJHN精小型气动薄膜双座调节阀外形尺寸
八、型号编制说明

Z
J
H
N
25
P
G
B
自控
阀门
执行机构:
执行机构:
阀门结构类型:
公称压力:
阀体材质:
温度类型:
作用型式:
J:表示精小型
多弹簧气动薄膜
P:表示单座
16:表示1.6MPa
C:表示碳钢
G:中温型常温省略
K:表示气开型
N:表示双座
25:表示2.5MPa
P:表示不锈钢
B:表示气关型
M:表示套筒阀
40:表示4.0MPa
64:表示6.4MPa

九、订货须知
1.产品型号与名称6.额定流量系数
2.公称通径DN(mm) 7.介质种类和温度范围
3.公称压力 8.阀前后压力(压差)
4.流量特性 9.控制信号
5.阀体材质 10.其它特殊要求

ZJHN精小型气动薄膜双座调节阀
