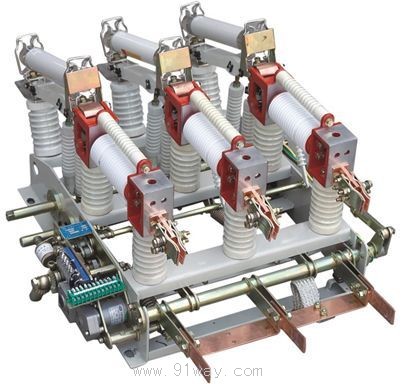

产品名称: FZN21-12D/T630-20型户内高压真空负荷开关
型号规格: FZN21-12D/T630-20型户内高压真空负荷开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内高压负荷开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FZN21-12D/T630-20型户内高压真空负荷开关产品详细说明:
ZFN21-12D/T630-20型户内高压真空负荷开关系三相交流50Hz的户内高压开关设备,适合于额定电压为12kV的配电系统中。开关具关合、承载、开断负荷及过负荷电流的能力;亦可开断、关合空载长线、空载变压器及电容器。
ZFN21-12DR/T125-31.5型户内高压真空负荷开关——熔断器组合电器,是该负荷开关与熔断器组合而成,除具有上述功能外还具有保护功能。

·使用环境条件
1、周围空气温度:+40℃_-10℃;
2、海拔不超过1000m;
3、相对湿度:不大于90%的户内场(+25℃);
4、无导电性尘埃的环境中;
5、无破坏金属和绝缘的腐蚀性气体的物体;
6、无剧烈震动和冲击的地方;
7、无燃烧与爆炸的危险的环境中。

FZN21-12D/T630-20型户内高压真空负荷开关技术参数
1、负荷开关的主要技术参数:

序号 项目 单位 数值
1    额定电压 kV 12
2    额定频率 Hz 50
3    额定电流 A 630
4    额定有功负载开断电流 A 630
5    额定闭环开断电流 A 630
6    5%额定有功负载开断电流 A 31.5
7    额定电缆充电开断电流 A 10
8    额定空载变压器容量 kVA 1250
9    1min工频耐受电压:(真空断口、相间、相对地/隔离断口) kV 42/48
10    雷电冲击耐受电压:(真空断口、相间、相对地/隔离断口) kV 75/85
11    额定短时耐受电流(热稳定) kA/S 20/4
12    额定峰值耐受电流(热稳定) kA 5
13    额定短路关合电流 kA 50
14    额定电流开断次数 10000
15    机械寿命 10000
16    真空灭弧室触头允许磨损厚度 mm 2
17    手动操作力距 Nm ≤200

2、FZN21-12D/T630-20型户内高压真空负荷开关组合电器的主要技术参数:

序号 项目 单位 数值
1    额定电压 kV 12
2    额定频率 Hz 50
3    熔断器最大额定电流 A 125
4    额定开断交接电流 A 3150
5    熔断器触发的开关分闸时间 ms 40±5
6    额定短路开断电流(有效值) kA 31.5
7    额定短路关合电流(峰值) kA 50
8    1min工频耐受电压:(真空断口、相间、相对地/隔离断口) kV 42/48
9    雷电冲击耐受电压:(真空断口、相间、相对地/隔离断口) kV 75/85
10    熔断器撞击器输出±能量

FZN21-12D/T630-20型户内高压真空负荷开关
