产品名称: ZJQ500P系列直流接触器
型号规格: ZJQ500P系列直流接触器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 直流接触器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:

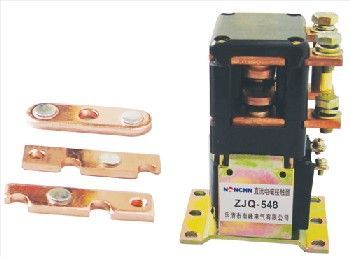

(点击小图查看大图)
ZJQ500P系列直流接触器产品详细说明:
用途
ZJQ500(P)系列直流接触器适用于蓄电池或整流电源供电;用于操纵牵引,泵电动机以及其他电动车辆的电源开关操作。同时广泛用于通讯电源,不间断电源等电控系统。

技术参数

主触点额定电流
阻性负载τ=1ms,300A
工作制和通电持续率225A 100%;300A 50% 20min;
1200A 5% 30sec; 1800A 2% 20min
抗电强度
50Hz 1000V AC 1min
动作时间
冷态吸合时间:≯30ms,释放:≯30ms
动作特性
冷态吸合电压:≯66%
冷态释放电压:≯30%,≮5%
机械寿命
100万次
电寿命
阻性负载(τ=1ms):5万次,感性负载(DC-5):le,2万次
线圈消耗功率小小于15瓦,线圈最大电流(A)
线圈和触点额定电压(V)
12
24
30
36
40
48
72
80
2.5
1.5
0.6
0.9
0.85
0.82
0.5
0.45


使用条件
1、环境温度:-25~+40℃;
2、海拔高度:0~2000米;
3、25℃最大相对湿度:90%;
4、固定处的振动:10~50Hz,10m/s2;
5、冲击:30m/ s2;
6、安装方向:任意
7、电源电压波动范围:0.7-1。1Ue
8、工作制:8H长时

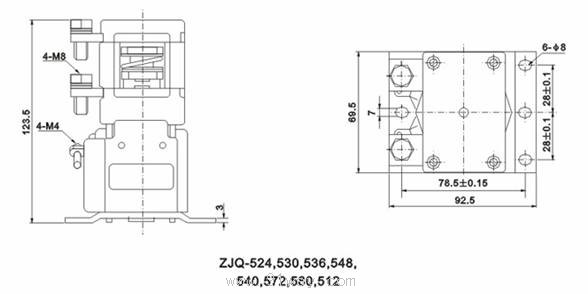

外型安装图
ZJQ500P系列直流接触器安装尺寸

线路原理图
  ZJQ500P系列直流接触器接点图

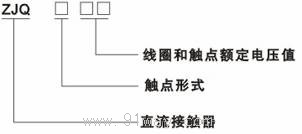

产品型号
ZJQ500P系列直流接触器型号说明

ZJQ500P系列直流接触器
