 产品名称： GIQ-AB型系列气动高真空蝶阀
型号规格： GIQ-AB型系列气动高真空蝶阀
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 真空阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
GIQ-AB型系列气动高真空蝶阀产品详细说明：

GIQ-AB型系列气动高真空蝶阀的气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
适用的工作介质为空气及非腐蚀性气体。

GIQ-AB型系列气动高真空蝶阀主要技术性能

适用范围(Pa)
2x105～1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度（℃）

-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)

气源压力（MPa）
0.4～0.6
法兰标准
GB/T6070
安装位置
任意
电源电压

标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等

信号反馈
标准出厂：阀位指示器
特殊指定：微动开关；智能型4～20mA DC
气缸可选
标准出厂：双作用式
特殊指定：单作用式（有弹簧返回）
可选常开或常闭

GIQ-AB型系列气动高真空蝶阀连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GIQ-50AB
50
110
90
206
26
164
105
4-Φ9
GIQ-63AB
63
130
110
217
32
GIQ-80AB
80
145
125
247
190
124
8-Φ9
GIQ-100AB
100
165
145
257
GIQ-125AB
125
200
175
273
35
 8-Φ11
GIQ-150AB
150
225
200
334
247
140
GIQ-200AB
200
285
260
391
45
302
165
12-Φ11
GIQ-250AB
250
335
310
467
50
372
198
GIQ-300AB
300
425
395
557
55
432
225
12-Φ14
GIQ-400AB
400
510
480
640
60
518
243
16-Φ14
GIQ-600AB
600
710
670
892
100
780
408
12-Φ21

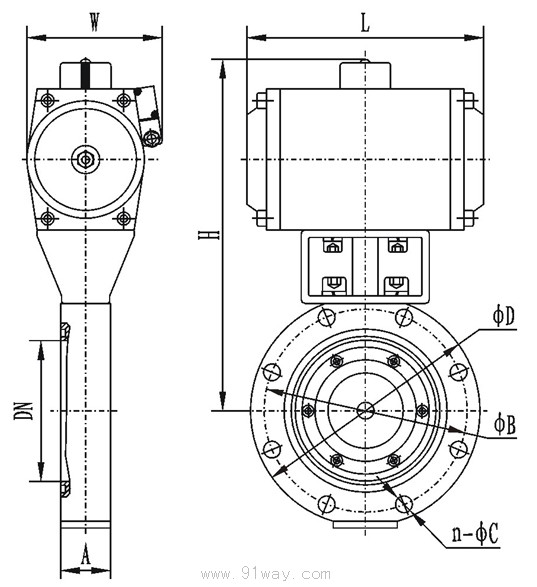

GIQ-AB型系列气动高真空蝶阀外形尺寸

GIQ-AB型系列气动高真空蝶阀
GIQ-AB型系列气动高真空蝶阀（示意图）
