GYC-JQ型系列高真空电磁压差式充气阀产品详细说明：

DYC-JQ,GYC-JQ型系列高真空电磁压差式充气阀，是安装在机械真空泵上的专用阀门。安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门能依靠大气与真空的压差力使阀板自动关闭，将真空系统封闭，保持其真空度，并将大气通过阀的节流孔充入泵腔内，从而避免泵油逆流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。

GYC-JQ型系列高真空电磁压差式充气阀技术性能

适用范围(Pa)	10 5 ～1x10 -3
阀门漏率(Pa.L/S)	＜1.0x10 -4
电源电压(V/Hz)	220/50
介质温度(℃)	-25～+50
开闭时间(S)	≤3
安装方式	垂直或水平
法兰标准(V/Hz)	GB4982;JB919

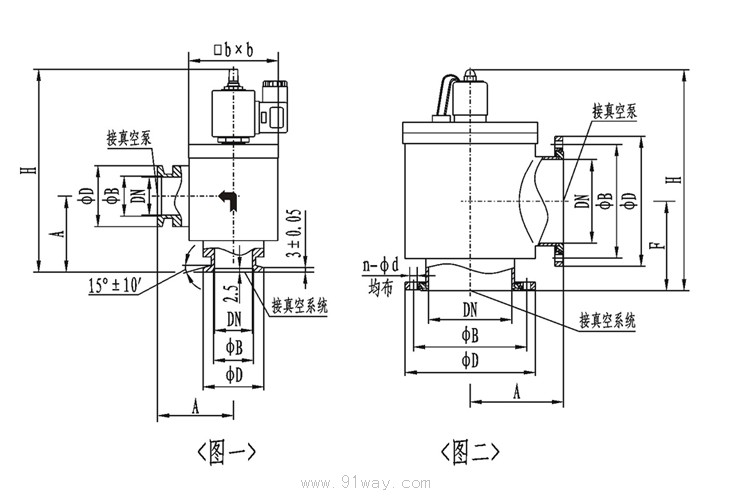

(图一)KF连接及外形尺寸GB4982

型号	通径(DN)	ΦD	ΦB	H	A	bxb
GYC-JQ16/KF	16	30	17.2	153	40	37x37
GYC-JQ25/KF	25	40	26.2	155	50	62x62
GYC-JQ40/KF	40	55	41.2	178	65	80x80

(图二)连接及外形尺寸JB919

型号	通径(DN)	ΦD	ΦB	H	A	F	n-Φd
DYC-JQ150	150	220	195	370	153	160	8-11
