ZDLS型电动角形高压调节阀产品详细说明:
概述

ZDLS型电动角形高压调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。

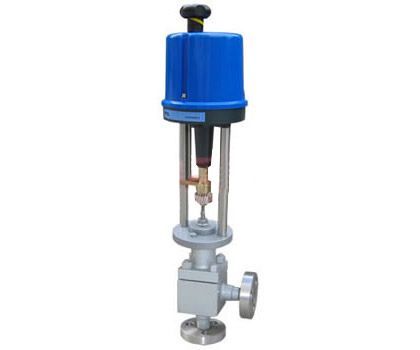

电动高压调节阀

主要参数

公称通径(mm)
6
10
15
25
阀座直径(mm)
3
4
6
4
5
7
8
10
6
7
8
10
12
7
8
10
12
16
20
流量系数Kv
0.04
0.1
0.1
0.4
0.4
1
1.6
2.5
4
6.3
8
0.16
0.4
0.16
1
1.6
2.5
0.63
1
1.6
2.5
4
0.063
0.25
0.25
0.63
公称通径(mm)
32
40
50
65
80
100
125
150
200
阀座直径(mm)
16
20
30
20
38
30
50
38
65
50
80
65
100
65
125
100
150
125
200
流量系数
6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250
600
可调范围
Kv值<18时 R=20:1;Kv值>18时 R=30:1
公称压力
1.6、4.0、6.4、10、16、22、32MPa
阀芯形式
套筒导向单座柱塞型阀芯
流量特性
直线
作用形式
电开式、电关式
工作温度
普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
法兰标准
符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
控制信号
4~20mA.DC; 1~5V.DC; 0~10V.DC (与所配执行机构有关)
电 源
S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)

电动角型调节阀

公称通径(mm)
20
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
流量系数Kv
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
可调范围
30:1
公称压力
标准产品1.6、4.0、6.4MPa;
阀芯形式
单座柱塞型阀芯
流量特性
直线、等百分比
工作温度
普通型-40~230℃;散热片型230~450℃,特殊订货450~600℃
法兰标准
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产

注:工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。

主要技术性能指标
泄 漏 率: IV 级, 小于额定流量的10-4
回 差 : 配3610L 执行机构为2.0%; 配PSL执行机构为 1.0%
基本误差: 配3610L执行机构为±2.5%; 配PSL执行机构为±1.0%注:测试使用的填料为标准聚四氟乙烯填料。

主要零部件材料
阀体材质: ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质:1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质:聚四氟乙烯、柔性石墨

允许压差

公称通径(mm)
20
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
PSL204
4.31
2.76
1.76
1.04
0.69
0.44
PSL208
1.86
1.23
0.78
0.50
0.35
0.20
PSL320
1.26
0.87
0.49
0.32
0.22
配PSL
361LSA-20
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
361LSB-50
4.79
3.06
1.96
1.16
0.76
0.49
361LSC-65
1.51
0.99
0.64
0.41
0.28
361LSC-99
0.63
0.44
0.25
0.16
0.11

注:(1)实际配置需根据具体工艺参数确定。
(2)如果允许压差不清楚或最大工作压差超出列表范围,请与我们联系,采取适当的方法可解决。

外形尺寸及重量

公通径(mm)
20
25
32
40
50
65
80
100
125
150
200
L1(mm)
98
105
105
120
135
190
225
270
315
367
L2(mm)
PN1.6MPa
85
95
115
115
130
145
155
175
200
240
300
PN4.0MPa
85
95
115
115
130
145
155
175
200
240
300
PN6.4MPa
100
115
130
130
150
170
190
215
250
275
325
配PSL
H(mm)
普通型
753
761
789
778
793
819
858
893
921
951
956
散热片型
883
891
919
908
923
892
1021
1056
1120
1150
1156
D(mm)
176
重量(KG)
13.5
22.5
25.5
29.5
50
60
78
119
157
255
配361L
H(mm)
普通型
516
542
552
688
744
783
818
976
1006
1036
散热片型
646
654
682
818
907
946
981
1175
1205
1235
D(mm)
225
310
重量(KG)
21
30
33
41
45
65
75
93
172
210
308


注:此表数据为标准配置数据,会因执行机构配置不同而变化。

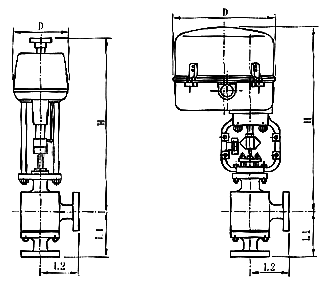

ZDLS型电动角形高压调节阀外形尺寸
