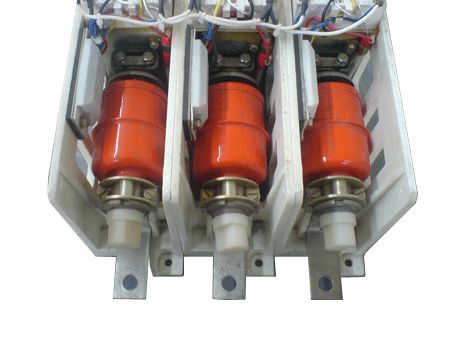

CKJ12型(EVS)系列交流低压真空接触器产品详细说明：

CKJ12型(EVS)系列交流低压真空接触器符合IEC，VDE技术标准。
该系列真空接触器具有接通，分断能力大，电气和机械寿命长，在恶劣条件下工作可靠性高等优点，特别适合于在基础工业，冶金，石油，化工，矿山和码头等部门使用。它适用于交流50HZ/60Hz，额定工作电压至1140V，额定工作电流至630A的电力系统中，供远，近距离接通和分断电路以及在重任务条件下的频繁启动和控制交流电动机，并可与各种保护装置组成电磁起动器。

参数：

额定工作电压Ue	1140V
额定工作电流Ie	160A
额定频率	50Hz/60Hz
额定接通能力Cosø=0.35	1920A
额定分断能力Cosø=0.35	1600A
电机允许最大功率660V50Hz	140KW
吸合时间	30ms
释放时间	20ms
机械寿命(次)	5×106
最大操作频率(次/h)	3000
电寿命Ac2 Ac3 Ac4	5×106 5×106 0.12×106

使用条件：
(1)该接触器正常工作条件符合GB/T14048·1-2000《低压开关设备和控制设备》
(2)允许周围空气温度: -5℃--40℃
(3) 相对湿度: 在温度为25℃时,最大相对湿度可达90%
(4) 污染等级: 3级
(5) 海拔高度: 不超过2000米
(6) 安装条件: 垂直向上(驱动机构在上),安装面积与垂直面倾斜不大于15°

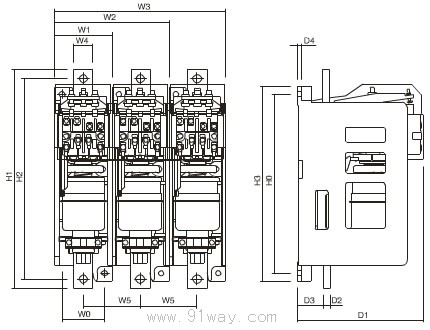

CKJ12型(EVS)系列交流低压真空接触器外形图：

型号

极数

W0

W1

W2

W3

W4

W5

H0

H1

H2

H3

D1

D2

D3

D4

Φ1

Φ2

安装尺寸

相距

安装尺寸

安装孔径

安装孔径

CKJ12-160型

1

50

75

25

75

237.5

310

285

258

156

5

25

6.5

7

11
