产品名称：

ZCK系列空气电磁阀

型号规格：

ZCK系列空气电磁阀

产品类别：

常规产品 -- 泵阀管件 -- 电磁阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

ZCK系列空气电磁阀产品详细说明：

ZCK系列空气电磁阀适用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封，故对工作介质的清洁度大大减低，具有起笔迅速，可靠性能高等特点。

ZCK系列空气电磁阀型号说明

ZCK系列空气电磁阀主要技术参数:

工作介质DN	水、粘度≤4E的油及其它非腐蚀性流体
介质温度℃	≤60
公称压力（Mpa）	1.0
工作压差（Mpa）	0.05~1.0						0.1~1.0					0.15~1.0
电源电压	AC220V其余规格可作特殊订货
额定流量系数（KV）	按JB/T7352-94规定
写落量（ml/min）	按JB/T7352-94·F规定
公称通径（mm）	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
功耗	36VA							50VA

空气电磁阀安装尺寸:

公称通径DN	内螺纹连接			法兰连接
	外形尺寸		内螺纹	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4								3
25	123	90	1	130	160	115	85	65	4-φ14	16	3
32	137	140		137	180	140	100	76	4-φ18	18	3
40	152	156		152	200	150	110	84	4-φ18	18	3
50	164	180	2	152	230	165	125	99	4-φ18	20	3
65				222	290	185	145	118	4-φ18	20	3
80				239	310	200	160	132	4-φ18	22	3
100				255	350	220	180	156	4-φ18	24	3
125				416	400	250	210	184	4-φ18	26	3
150				440	480	285	240	211	8-φ22	26	3
200				443	600	340	295	266	8-φ22	26	3
250				493	730	395	350	319	8-φ22	28	3
300				549	850	445	400	370	8-φ22	28	4

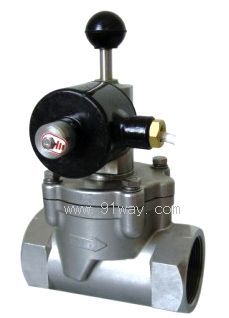

ZCK系列空气电磁阀

ZCK系列空气电磁阀

ZCK系列空气电磁阀（示意图）
