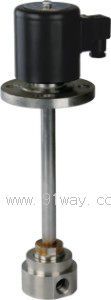

ZCLD型超低温电磁阀产品详细说明：

ZCLD型直通式超低温电磁阀，是由交流或直流电源供电，用来接通或切断介质在管路中的流通。此阀可用在控制液氮、液氧（需进行脱脂处理）或其他-196℃的介质流通管道中，此阀动作灵敏、性能可靠，深受用户的欢迎和好评。

ZCLD型超低温电磁阀可以根据用户的要求定制恒温杆的尺寸，并可以不加装法兰盘。

该阀的具体技术参数如下：
ZCLD型超低温电磁阀公称通径：DN3~DN25；
公称压力：0~1.6Mpa
介质：液氮、液氧
温度：-196℃
电压：AC220V 380V DC24V
材质：不锈钢
控制方式：常闭、常开、防爆

ZCLD型超低温电磁阀工作原理：本系列电磁阀是一种直动式自动阀门，当未通电时，主阀口受活动铁芯自重和弹簧的作用力而牌关闭状态。当电磁阀线圈通电时，线圈激磁回路形成磁场并产生磁力，活动铁芯受电磁力的吸引克服了自重与弹簧的阻力而上升，带动阀杆上移直接打开主阀口，形成通路；断电后，活动铁芯在弹簧力的作用下而下移，阀杆受向下的压力而关闭主阀口，阀口断流，电磁阀处于关闭状态（常开阀与此相反）。

操作式

常闭

通电打开、断电关闭

参数↓型号→

ZCLD

介质温度

-196℃~+60℃

使用介质

液氮、液氨、制冷剂等超低温液体或气体

通径（mm）

3

6

8

10

15

20

25

32

40

50

连接尺寸(G)

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2 2

2

压力（Mpa）

0~1.6

0.03~1.6

关闭时间

AC：40W、DC：45W

AC：44W、DC30W

电压偏差

允许波动±10%

材 料

阀体

不锈钢

密封

金属硬密封

环境温度

-20~60℃

连接方式

内螺纹·法兰

电气连接

接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65

使用电压

AC220V  50Hz/60Hz、DC:24V·其余根据要求

特殊选配

BZCLD防爆电磁阀

ZCLD-F

用于易燃易爆场合，防爆等级:dIIBT4

法兰连接

安装提示

优先采用线圈竖直向上，亦可根据需要安装
