产品名称: 24DHS型排泥阀专用电磁阀
型号规格: 24DHS型排泥阀专用电磁阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 电磁阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
24DHS型排泥阀专用电磁阀产品详细说明:

24DHS型排泥阀专用电磁阀用途
在工作介质为水、气、油等工业管路中作截流用。安装在各类池子外,用以排除池底泥沙或污水。

工作原理及性能
二通四通滑阀式电磁液动换向阀系列产品,分单电控24DHS和双电控(24HD2S), 两种是用于液动系统中改变液流方向的控制对排泥法启开和关闭作用。

技术要求
1、液压缸工作介质:清水、气、油
2、液压工作压力:0.15-1.0Mpa
3、介质温度:常温

概述
电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘式除尘器青灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制,对滤袋诼排喷吹青灰,使除尘器阴力保持在设定的范围之内,以保证除尘器的处理能力和叫尘效率。DMF-Z型电磁脉冲阀为直角型阀,其进出口之间的夹角为90°,它适合于隼气筒与除尘器喷吹管的安装连接。气流畅通,能提供符合要求的青灰气脉中。

型号说明

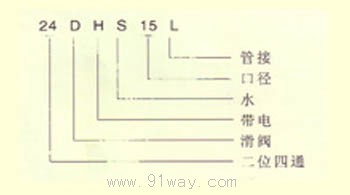

24DHS型排泥阀专用电磁阀型号说明

24DHS型排泥阀专用电磁阀选型说明

技术指标
1、工作压力:0.4~0.6MPa2、工作介质:清洁空气
2、电压:DC24V4、电流:0.8A
5、使用环境:①温度-10~55℃②空气的相对湿度不超过85%
6、膜片寿命:喷吹100万次或三年

工作原理
膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气通过节流孔进入后天室, 此时后气室压力将膜片紧帖阀的输出口,电磁脉冲阀处于“关闭”状态。脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜篇紧贴阀出口,电磁脉冲阀又处于“关闭”状态。

24DHS型排泥阀专用电磁阀外型尺寸

型号 接口 宽度 A B C D 重量(G)
公制连接螺纹
DFM-Z-20 20mm G3/4 80 88 128 48 20 650
DFM-Z-25 25mm G1 96 108 136 60 23 780
DFM-Z-40 40mm G2 1/2 112 131 148 75 32 1120
DFM-Z-40S 40mm G2 1/2 112 131 180 75 32 1135
DFM-Z-50S 50mm G2 160 180 206 100 43 2320
DFM-Z62S 62mm G2 1/2 188 204 226 110 49 4110
DFM-Z-76S 76mm G3 200 200 250 120 66 4350

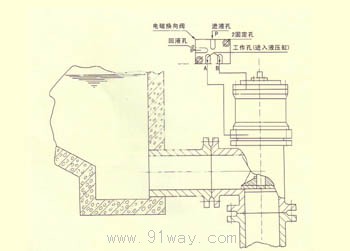

24DHS型排泥阀专用电磁阀结构图

24DHS型排泥阀专用电磁阀
