产品名称: D341F法兰式氟衬里蝶阀
型号规格: D341F法兰式氟衬里蝶阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 衬氟阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
D341F法兰式氟衬里蝶阀产品详细说明:
产品特点:法兰式氟衬里蝶阀阀体与阀板均采用聚四氟乙烯、聚丙烯、聚氯乙烯等衬里,适用于化工、医药等工业的强酸、强碱、强氧化剂。有机溶剂等强腐蚀性介质的首选阀门。


性能规范

设计规范

结构长度

连接法兰

试验与检验

产品标识

供货规范

GB/J12238

GB/T 12221

JB/T 78:JB/T79

GB/T 13927

GB/T 12220

JB/T 7928


法兰式氟衬里蝶阀主要零部件材料

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板

WCB

CF8

CF8M

CF3

CF3M

3

阀杆

1Cr13 1Cr13

1Cr18Ni9Ti

1Cr18N J12M02Ti

00Cr18NilO

00Cr17N114M02

4

衬里/阀座

PTFEF4、 PCTFEF3、FEPF46、PFA可溶性F4

5

紧固销

2Cr13

1Cr18N19Ti

1Cr18Nil2M02Ti

00Cr18Nil0

00Cr17Nil4M02

6

填料

PTFEF4

PTFEF4

PTFEF4

7

填料压盖

WCB

CF8

CF8M

CF3

CF3M

8

支架

WCB

CF8

CF8

9

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

10

螺母

45

OCr18Ni9

OCr18Ni9


D341F法兰式氟衬里蝶阀主要外形和连接尺寸

通径

标准值

参考值

mm

inch

L

D

D1

D2

f

b

Z-φd

W

DO

H

WTKg

PN 0.6MPa

40

11/2

106

130

100

80

3

16

4-φ14

160



140

10

50

2

108

140

110

90

3

16

4-φ14

200



160

12

65

21/2

112

160

130

110

3

16

4-φ14

250



160

13

80

3

114

185

150

125

3

18

4-φ18

250



170

14

100

4

127

205

170

145

3

18

4-φ18

300



180

16

125

5

140

235

200

175

3

20

8-φ18

300



275

18

150

6

140

260

225

200

3

20

8-φ18



200

295

38

200

8

152

315

280

255

3

22

8-φ18



200

320

74

250

10

250

370

335

310

3

24

12-φ18



240

385

105

300

12

270

435

395

362

4

24

12-φ23



240

390

142

350

14

290

485

445

412

4

26

12-φ23



240

460

179

400

16

310

535

495

462

4

28

16-φ23



280

510

220

450

18

330

590

550

518

4

28

16-φ23



280

540

268

500

20

350

640

600

568

4

30

16-φ23



320

570

378

600

24

390

755

705

670

5

30

20-φ25



320

660

608

700

28

430

860

810

775

5

32

24-φ25



360

710

1050

800

32

470

975

920

880

5

34

24-φ30



360

780

1320

900

36

510

1075

1020

980

5

36

24-φ30



380

885

1795

1000

40

550

1175

1120

1080

5

36

28-φ30



400

990

1900


法兰式氟衬里蝶阀主要外形和连接尺寸

通径
标准值

参考值

mm
inch
L
D
D1
D2
f
b
Z-φd
W
DO
H
WTKg
PN1.OMPa
40
11/2
106
145
110
85
3
18
4-φ18
160

140
10
50
2
108
160
125
100
3
20
4-φ18
200

160
12
65
21/2
112
180
145
120
3
20
4-φ18
250

165
14
80
3
114
195
160
135
3
22
4-φ18
250

170
16
100
4
127
215
180
155
3
22
8-φ18
300

180
18
125
5
140
245
210
185
3
24
8-φ18
300

275
20
150
6
140
280
240
210
3
24
8-φ23

200
295
38
200
8
152
335
295
265
3
26
8-φ23

200
320
74
250
10
250
390
350
320
3
28
12-φ23

240
385
105
300
12
270
440
400
368
4
28
12-φ23

240
390
142
350
14
290
500
460
428
4
30
16-φ23

240
460
179
400
16
310
565
515
482
4
32
16-φ25

280
510
220
450
18
330
615
565
532
4
32
20-φ25

280
540
268
500
20
350
380
620
585
4
34
20-φ25

320
570
378
600
24
390
780
725
685
5
36
20-φ30

320
660
608
700
28
430
895
840
800
5
40
20-φ30

360
710
1050
800
32
470
1010
950
905
5
44
24-φ34

360
780
1320
900
36
510
1110
1050
1005
5
46
28-φ34

380
885
1795
1000
40
550
1220
1160
1115
5
50
28-φ34

400
990
1900
PN 1.6MPa
40
11/2
106
145
110
85
3
18
4-φ18
160

140
10
50
2
108
160
125
100
3
20
4-φ18
200

160
12
65
21/2
112
180
145
120
3
20
4-φ18
250

165
13
80
3
114
195
160
135
3
22
8-φ18
260

170
14
100
4
127
215
180
155
3
24
8-φ18
300

180
16
125
5
140
245
210
185
3
26
8-φ18
300

275
18
150
6
140
280
240
210
3
28
8-φ23

200
295
42
200
8
152
335
295
265
3
30
12-φ23

200
320
78
250
10
250
405
355
320
3
32
12-φ25

240
385
120
300
12
270
460
410
375
4
34
12-φ25

240
390
145
350
14
290
520
470
435
4
38
16-φ25

240
460
202
400
16
310
580
525
485
4
40
16-6 30

280
510
235
450
18
330
640
585
545
4
44
20-φ30

280
540
368
500
20
350
705
650
608
4
46
20-φ34

320
570
420
600
24
390
840
770
718
5
54
20-φ41

320
660
750
700
28
430
910
840
788
5
54
24-φ41

360
710
1028
800
32
470
1020
950
898
5
54
24-φ41

380
780
1690
900
36
510
1120
1050
998
5
54
28-φ41

400
885
1815
1000
40
550
1255
1170
1110
5
60
28-φ48

500
990
2050
PN 2.5MPa
40
11/2
106
145
110
85
3
18
4-φ18
200

140
11
50
2
108
160
125
100
3
20
4-φ18
200

160
13
65
21/2
112
180
145
120
3
22
8-φ18
250

165
14
80
3
114
195
160
135
3
22
8-φ18
250

170
16
100
4
127
230
190
160
3
24
8-φ23
300

180
18
125
5
140
270
220
188
3
28
8-φ25
300

275
20
150
6
140
300
250
218
3
30
8-φ25

240
295
48
200
8
152
360
310
278
3
34
12-φ25

240
320
88
250
10
250
425
370
332
3
36
12-φ30

280
385
145
300
12
270
485
430
390
4
40
16-φ30

280
390
157
350
14
290
550
490
448
4
44
16-φ34

320
460
222
400
16
310
610
550
505
4
48
16-φ34

320
510
353
450
18
330
660
600
555
4
50
20-φ34

360
540
405
500
20
350
730
660
610
4
52
20-φ41

360
570
448
600
24
390
840
770
718
5
56
20-φ41

380
660
795

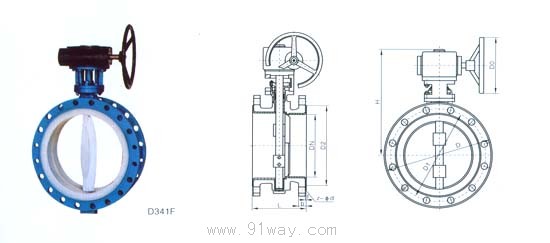

D341F法兰式氟衬里蝶阀外形尺寸

D341F法兰式氟衬里蝶阀
