产品名称: UH501系列小巧型压力变送器
型号规格: UH501系列小巧型压力变送器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 压力变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
UH501系列小巧型压力变送器产品详细说明:

UH501系列小巧型压力变送器

一、UH501系列小巧型压力变送器
特点
* 高精度0.5级 * 测量范围0-60MPa
* 高稳定性 0.2%/年 * 二线制4-20mA输出信号
* 卓越的抗腐蚀性能 高性能价格比 耐振、抗射频电磁干扰
* 抗过载、抗冲击、抗雷击

二、概述
UH501系列压力变送器是压阻式压力传感器为敏感元件组装的一种高性能价格比的工业通用压力变送器,它具有性能稳定可靠、高耐腐蚀性、结构坚固紧凑等特点,在对压力测量要求较高的石化、电站、气体,水处理、食品加工及其它所有工业场合有着广泛的应用,并在行业内享有很高的声誉。
UH501系列变送器的核心部件式隔离式压阻传感器组件,该组件的敏感元件是利用单晶硅的压阻效应,在硅片上扩散一个有源四臂电阻应变桥路,被测压力通过由电子束封焊的隔离膜片和灌充的硅油传递到敏感元件上,由于压阻效应,应变桥路失横,敏感元件输出一个与被测压力线形变化的电信号,经温度补偿后,输出给电子放大器,由电子放大器放大,调零调满后输出一个标准的4~20mA二线制信号。
电子放大器设计有反向二极管,穿心式电容及瞬变电压抑制二极管从而获得高性能的反向保护功能,抗射频抗电磁干扰、过压保护性能。 变送器外壳采用低铜铝合金,接触工艺介质部分为316材料。
三、应用场合
UH501系列变送器广泛应用于石化、电站、化工、食品加工等工业场合。
*过程控制 *化学制品和化学工业
*结构设备及自动工业 *气动和压力机
*机器设备及自动装置 *装载装置和制动装置
*液压和气动设备 *侍服阀门和传动

四、主要技术指标
测量范围:0~60MPa
输出信号:二线制 4~20mA
过压压力:额定压力过载值在下述数值范围内时工作性能不受影响
0~35kPa至0~20MPa为3倍额定压力(Max)
0~35kPa为2倍额定压力(Max)
供电电源:标准24VDC
负载电阻满足负压曲线时可工作在20~36V
精度特级:0.2级
非线形:≤±0.2%FS; ≤±0.5%FS;
稳定性: 长期稳定性 0.2 %FS/年
温度影响:满量程温度系数 ±0.3%(量程代号00加倍)
满量程迟滞 ±0.3%(量程代号00加倍)
负载影响:≤5×10-4/100舰
安装位置影响:小于200kPa的变送器在安装时零位可能产生微小变化,这可通过调节零位电位器消除。
抗射频干扰:在1MHZ ~1GHZ时3v/m射频干扰对量程变化量不大于0.1%
外磁场强度:能在400A/m场合中使用
振动影响:能在振动频率10~60HZ位移幅值0.07mm及振动频率60~150HZ,加速度幅值9.8m/s2的环境中使用。
压力接口连接:外螺纹有M20×1.5、1/2-14NPT、G1/2(可按用户要求订制)
内螺纹有1/4NPT、G1/4
重量: 0.8kg

五、安装与接线
UH501系列压力变送器可直接安装在适当的接口螺纹上,安装位置对测量基本没有影响。安装力矩:50Nm。

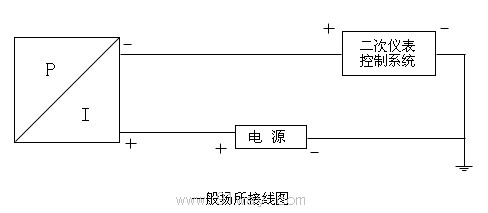

一般系统连接如下图所示:

UH501系列小巧型压力变送器原理图

UH501系列小巧型压力变送器
