产品名称: FKRN12-12D壁挂式高压负荷开关
型号规格: FKRN12-12D壁挂式高压负荷开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内高压负荷开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FKRN12-12D壁挂式高压负荷开关产品详细说明:
FKN12-12/630-50型户内交流高压负荷开关(以下简称FN12-12D负荷开关)是额定电压为12kV,额定频率为50Hz的三相高压开头设备,用于分合负荷电流,闭环电流,空载变压器和电缆充电电流,关合短路电流。配装接地开关的负荷开关,可以承受短路电流。

FKRN12-12D/100-31.5型交流高压负荷开头熔断器组合电器(以下简称FN12-12(R)D组合电器),是FKNRN12-12D负荷开关与S口LAJ(XRNT口-10)高压限流式熔断器组合在一起的户内高压开关设备。它可以开断直至短路电流的任何电流;负荷开关开断工作电流,熔断器开断短路电流,联合开断工作电流与全短路电流之间的任何电流,同时熔断器通过其撞击使负荷开关分闸。

适用范围
FKN12-12D/负荷开关FKRN12-12D组合电器主要用三相环网或终端供电的市区配电站和工业用电设备中,作负荷控制和短路保护之用。由于组合电器对变压器等电器设备的保护作用比用断路器更可靠,特别适用于环网,比幅射代电单元和箱式变电站。

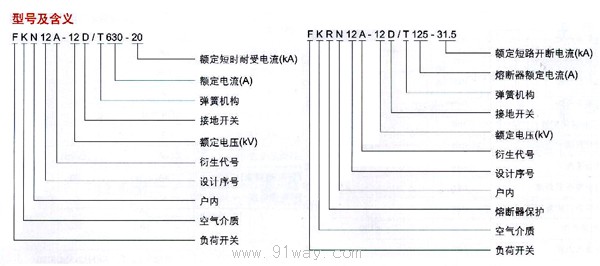

FKRN12-12D壁挂式高压负荷开关型号说明

正常工作环境
用周围空气温度:上限+40℃,下限-25℃;
海拔不超过1000M;
相对湿度,日平均值不大于95%,月平均值不大于90%;
周围空气应不受腐蚀性或可燃性气体及水蒸汽体等明显污染;
无经常性的剧烈运动;
耐污秽等级:Ⅱ级;
如果使用条件超过上述规定,由用户与制造厂协商确定。

技术参数及性能

序号
项目
单位
FKN12-12D/630
FKRN12-12D/100
1
额定电压
kV
12
2
额定频率
Hz
50
3
额定电流
A
630
100
4
雷击冲击耐电压
kV
对地及相间75、隔离断85
5
1min工频受电压
kV
对地及相间42、隔离断48
6
额定热稳定电流
kA
20(4S)
7
额定动稳定电流
kA
50
8
额定关合电流(峰值)
kA
50
50
9
额定短路开断电流(予期值)
kA
31.5
10
临时开断电流时最大1²·t
A²S

按熔断器特征曲线
11
最小开断电流
kA

按熔断器特征曲线
12
额定转移电流
kA

1.5
13
最大开断电流(参考值)
kA
1.8
14
开断空载变压器容量
kva
1250
15
额定电缆充电电流
A
10
16
额定有功负载电流开断次数
>100
17
额定有功负载电流开关分闸时间
S

>0.06
18
接地开关热稳定电流
kA
20(2S)
20(2S)
19
接地开关稳定电流(峰值)
kA
50
50
20
电动机操作电源电压
V
交直流100、220

FKRN12-12D壁挂式高压负荷开关机械特征参数

序号
项目
单位
FKN12-12D/630
FKRN12-12D/100
1
动触头总行程
mm
200 +8 -2
2
相间中间距离(机构贮能前)
mm
210±3
3
动触头超行程
mm
40±2
4
辅助锄头开距
mm
150
5
三相分、合闸同期性
ms
<3
6
刚分速度
ms
>2.8
>2.8
7
刚合速度
ms
>3.8
8
金属活门对导电筒距离
mm
>125
9
接地开关断口距离
mm
>150
10
主回路电阻
μΩ
<120
<300
11
最大操作力距
Nm
<160

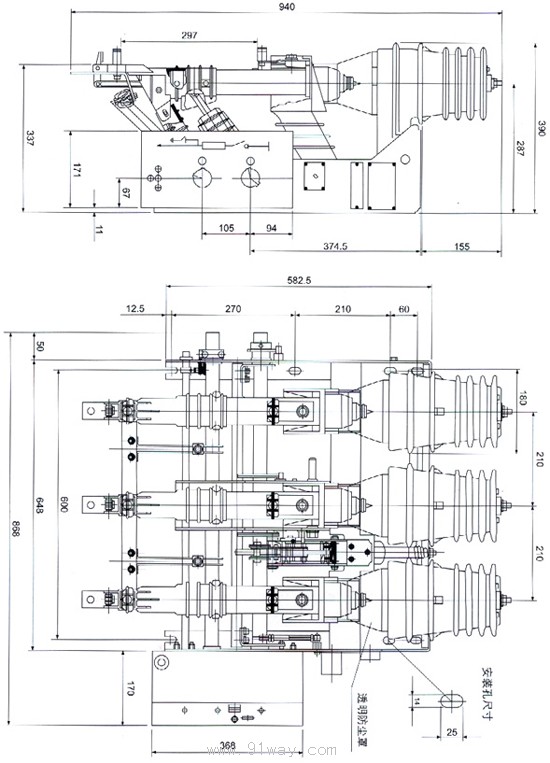

FKRN12-12D壁挂式高压负荷开关安装尺寸图

FKRN12-12D壁挂式高压负荷开关

FKRN12-12D壁挂式高压负荷开关
