FZRN23-12D高压真空负荷开关产品详细说明：

概述
FZN23-12系列真空负荷开关及组合电器，适用于三相交流50Hz。10kV的配电系统中。具有无污染、无火灾及爆炸危险，能频繁操作等优点，可作为环网柜，箱式变电站或其它类型的开关柜的主元件，用于变器，电缆，架空线等电力设备的控制及保护，广泛用于工厂、住宅小区、高层建筑、学校、公园等配电系统中。

使用环境条件
海拔高度不大于1000M；
环境温度：最高+40℃；最低-15℃；
相对湿度：日平均不大于95%，月平均不大于90%；
环境条件：无腐蚀性气体、可燃性气体、明显的水蒸汽，无经常性剧烈振动。

真空负荷开关及其组合电器主要电气及机械参数

表1负荷开关的技术参数

序号	名称		单位	数据
				负荷开关	组合电器
1	额定电压		kV	12
2	额定绝缘水平	工频耐压时间、对地/隔离断口	kV	42/48
		雷地冲击需压相对，对地/隔离断口	kV	75/85
3	额定电流		A	630/800　　　　125
4	额定有功负荷开断电流，额定闭环开断电流		A	630/800　　　　125
5	额定短时耐受电流（2S）		kA	20
6	额定短路关合电流、额定峰值耐压电流		kV	50
7	额定电缆充电开断电流		A	25
8	额定开断空载变压器		kVA	1600 1600
9	额定开断交接电流		A	- 2000
10	熔断器额定短路开断电流		kA	- 31.5
11	机械寿命		次	5000 5000
12	全开断时间		Ms	不大于100
13	过负载开断能力		A	5000

表2负荷开关的技术参数

序号	名称	单位	数值	备注
1	相间中心距	mm	210±3
2	触头开距	mm	10±1
3	接触行程	mm	3±1
4	三相合闸不同期性	ms	<2
5	三相合闸不同期性	ms	<2
6	合闸触头弹跳时间	ms	<2
7	平均合闸速度	m/s	0.6±0.2
8	平均分闸速度	m/s	1.0±0.2
9	动触头累积允许磨损厚度	mm	3
10	动静触头间的开距	mm	>160

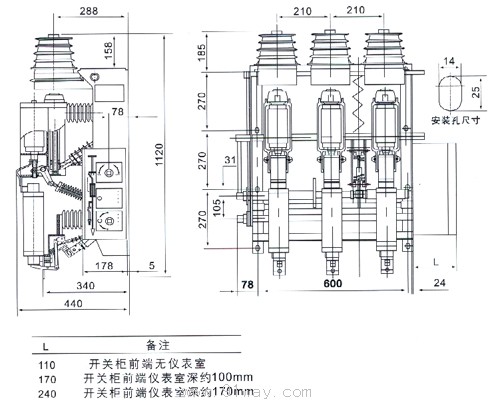

FZRN23-12D高压真空负荷开关
