产品名称: ALH-0.66S系列电流互感器
型号规格: ALH-0.66S系列电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 低压电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ALH-0.66S系列电流互感器产品详细说明:
ALH-0.66S系列电流互感器以其磁路设计新颖,补偿方法先进,工艺技术精湛,性能安全可靠,外形小巧美观,一般作控制、保护、测量用。
外壳选用高强度阻燃PC,全封闭结构、阻燃等级V1;
内部铁心选用优质取向硅钢片;
线径严格按照经济电流密度选定,确保温升更少;
先进可靠的检测设备,保证符合质量标准;
圆孔型,穿孔尺寸为φ8~φ22;

适用于单根或多根电缆穿越。

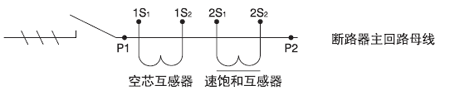

ALH-0.66S系列电流互感器原理图

特性曲线

ALH-0.66S系列电流互感器特性曲线1 ALH-0.66S系列电流互感器特性曲线2
ALH-0.66S系列电流互感器特性曲线3 ALH-0.66S系列电流互感器特性曲线4

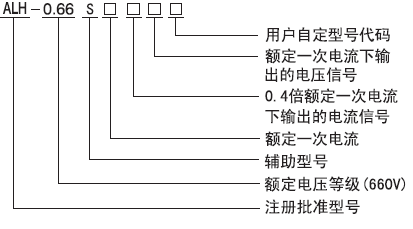

型号

ALH-0.66S系列电流互感器型号说明
二次恻引出线标志

1、空芯互感器的二次出线用双芯多股双色屏蔽线,红色为1S1、绿色为1S2、屏蔽线为用户可靠接地。
2、速饱和互感器的二次出线用双股双色平行塑胶线,红色为2S1、白色为2S2。1S1和2S1、1S2和2S2均系同名端。

ALH-0.66S系列电流互感器技术参数

一次电流 630~2000A(二次电流及电压由用户决定)
额定电压  AC 660V
额定功率 50~60Hz
环境温度 -30℃~+70℃
最高耐温 120℃
海拔高度 ≤3000m
共频耐压 3000V 1min 50Hz(外壳与二次线圈间)
准确度 速饱和互感器 0.4In时≤10% 1.2In时≤5%(In为额定电流)
空芯互感器 ≤±2%
绝缘等级 E


ALH-0.66S系列电流互感器

ALH-0.66S系列电流互感器
