GW5A-40.5/126系列成套隔离开关产品详细说明：

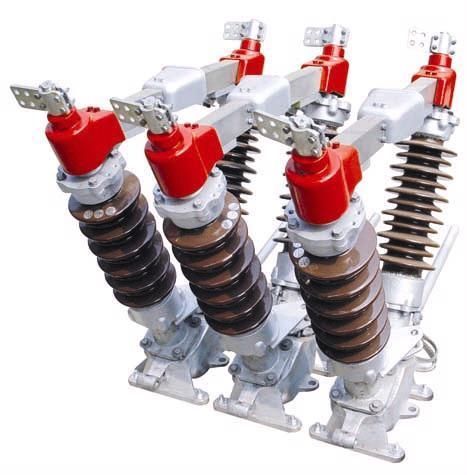

GW5A-40.5/126系列成套隔离开关结构简介
◎ 成套隔离开关由GW5A－126(D) (W)型隔离开关本体、CS17或CS17G型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。
◎ 隔离开关采用双柱中开、触头转入式结构，具有自清洁触头的能力，提高了接触可靠性。
◎ 导电回路采用矩形铜管，其散热面积比原来采用的圆形管增加40％，从而大大降低了主导电部分的温升。
◎ 触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环。且触指与触指座采用螺栓固定连接，又避免了油污、灰尘进入其接触点，使接触电阻增加的可能性。此导电部分结构已获得国家实用新型专利。
◎ 隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干固，使隔离开关长期运行后的操作力矩不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
◎ 主刀与地刀的机械联锁直接装在主刀主轴与地刀转轴上，不需另配传动箱，减少了现场安装调试工作量。
◎ GW5A-126型接地开关的底脚安装尺寸与GW5-126型隔离开关的安装尺寸完全相同，可直接替代GW5-126型隔离开关。

GW5A-40.5/126系列成套隔离开关技术参数
GW5A－40.5

型号	额定 电压 kV	额定 电流 A	主回路 电阻 μΩ	额定短时耐受 电流kA/S		额定峰值耐受 电流kA		一分钟频 耐受电压kV		雷电击 耐压kV
				主导电回路	接地开关	主导电回路	接地开关	对地	断口	对地	断口
GW5A－40.5(D)（W）/630	40.5	630	170	20/4	20/3	50	50	95	118	185	215
GW5A－40.5(D)（W）/1250		1250	130	31.5/4	31.5/3	80	80
GW5A－40.5(D)（W）/2000		2000	100	40/4	40/3	100	100

GW5A－126

型号	额定 电压 kV	额定 电流 A	主回路 电阻 μΩ	额定短时耐受 电流kA/S		额定峰值耐受 电流kA		一分钟工频 耐受电压kV		雷电冲击 耐压kV
				主导电回路	接地开关	主导电回路	接地开关	对地	断口	对地	断口
GW5A－126(D)（W）/630	126	630	225	20/4	20/3	50	50	230	265	550	630
GW5A－126(D)（W）/1250		1250	125	31.5/4	31.5/3	80	80
GW5A－126(D)（W）/2000		2000	80	40/4	40/3	100	100
