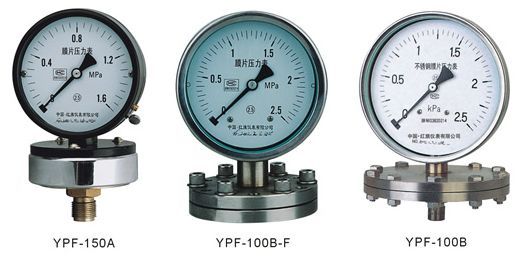

产品名称: YPF-100/YPF-150系列膜片压力表
型号规格: YPF-100/YPF-150系列膜片压力表
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 压力表
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YPF-100/YPF-150系列膜片压力表产品详细说明:
YPF-100、YPF-150膜片压力表

说明:
   膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
耐腐蚀性能取决于膜片材料。

□结构原理
 仪表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。仪表外壳为防溅结构,具有较好的密性,故能保护其内部机构免受污秽浸入。
 仪表的作用原理是基于弹性元件(测量系统上膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形---位移,借助连杆组经传动机构的传动并予放大,由固定于齿轮上的指针逐将被测值在度盘上指示出来。

YPF-100/YPF-150系列膜片压力表主要技术指示
  精确度等级:2.5
  使用环境温度:-40~+70℃;相对湿度不大于90%
  温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.04%/℃
  工作位置:垂直安装。
  外壳防护等级:IP64
YPF-100/YPF-150系列膜片压力表型号说明

标度范围、外形尺寸及重量

型号
标度范围
承压部
寸D1
表壳
外径D
重量kg
YPF-100A
0~0.6、0~0.1、0~0.16、0~0.25、0~0.4
0~0.6、0~0.1、0~1.6、0~2.5、-0.1~0
-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5
-0.1~0.9、-0.1~1.5、-0.1~2.4MPa
φ85
φ100
1.6
YPF-100B
YPF-100B-F
φ115
YPF-150A
φ85
φ150
1.8
YPF-150B
YPF -150B-F
φ115
YPF-100B
YPF-100B-F
0~1.6、0~.5、0~4、0~6、0~10、
0~16、0~25、0~40*
-1.6~0、-2.5~0、-4~0、-6~0、-10~0
-16~0、-25~0、-40~0*
-0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、
-8~8、-12~12、-20~20*kPa
φ160
φ100
2.9
YPF-150B
YPF-150B-F
φ160
φ150
3.2


*0~40、-40~0、±20KPa规格承压部尺寸D1为φ85

YPF-100/YPF-150系列膜片压力表外形尺寸

YPF-100/YPF-150系列膜片压力表
