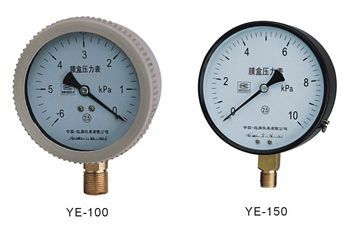

产品名称: YE-100/YE-150膜盒压力表
型号规格: YE-100/YE-150膜盒压力表
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 压力表
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YE-100/YE-150膜盒压力表产品详细说明:
YE-100、YE-150膜盒压力表

膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上,本仪表可以就地安装并现场指示。

YE-75膜盒压力表具有体积小等特点,已批量出口日本等国家。

主要技术指标
标度范围、精确度等级及重量

型号
标度范围 kPa
精确度等级
基本误差限±%
重量kg
正压
负压
正负压
YE-75
YE-100
YE-150
0~1.6
0~2.5
0~4
0~6*
0~10*
0~16*
0~25*
0~40*
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0
-0.8~+0.8
-1.2~+1.2
-2~+2
-3~+3
-5~+5
-8~+8
-12~+12
-20~+20
2.5
0.5

注:YE-75、100仅生产带*规格
工作位置、环境:仪表垂直安装,工作环境温度-25~55℃,相对湿度不大于80%,并且周围空气中不含有腐蚀仪表的有害气体。
温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。

导(测)压系统及外壳等主要零件的材质

零件名称
材料牌号
接头
黄铜 HPb59-1
膜盒
锡青铜 QSn6.5-0.1
齿轮传动机构
铜 HPb59-1
表壳、罩壳
冷轧钢板 20


结构原理
YE-100/YE-150膜盒压力表由测量系统(包括接头,波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经拔杆一齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

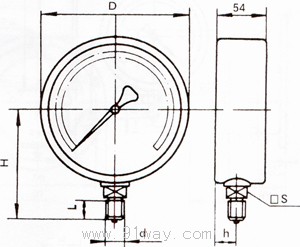

外形尺寸

YE-100/YE-150膜盒压力表外形尺寸

型号
D
H1
L
d
h
□S
YE-75
φ77
71
14
M16×1.5
14
□17
YE-100
φ100
90
20
M20×1.5
17
□22
YE-150
φ150
118
20
M20×1.5
17
□22

YE-100/YE-150膜盒压力表
