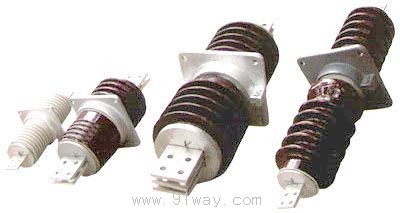

  产品名称： CL CW CWL CWWL CWW CM CMWW CB CWVB高压穿墙瓷套管
  型号规格： CL CW CWL CWWL CWW CM CMWW CB CWVB
  产品类别： 常规产品 -- 高压电器 -- 高压穿墙套管
  参考价格： 厂价直销
  下 浮 数：
  产品品牌： 国标产品
  产品产地： 上海
  可供数量： 批量


供应商家：
上海倍源工贸有限公司

联系电话：
021-66770508 66775508
13916500500
13901609058
传真： 021-66108310
电子邮件： 91way@163.com
  产品简介：
（点击小图查看大图）

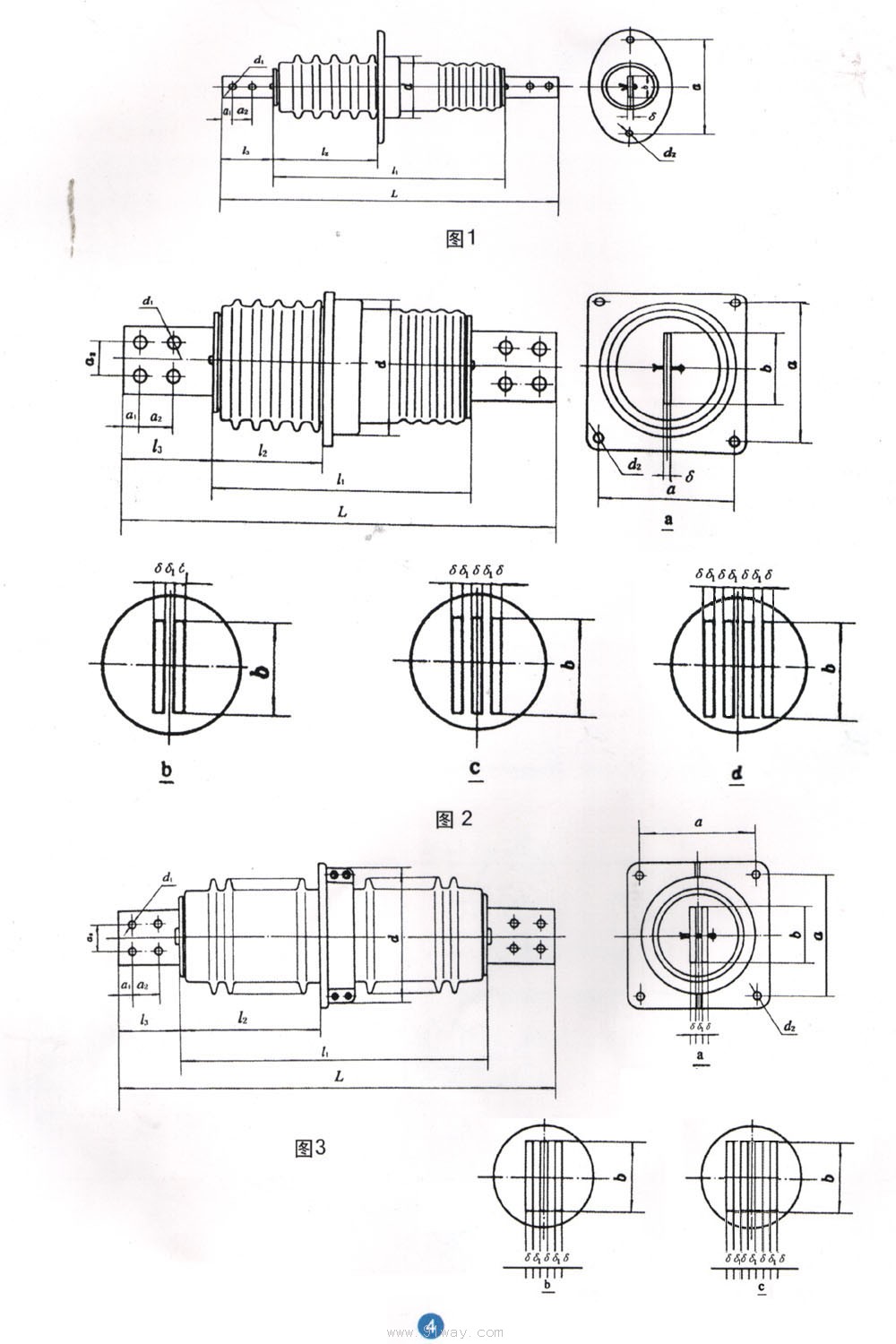

铝导体穿墙套瓷管的主要尺寸特性
铜导体穿墙瓷管的主要尺寸特性
  CL CW CWL CWWL CWW CM CMWW CB CWVB高压穿墙瓷套管主要技术参数：
  用途及分类

    穿墙瓷套管适用于工频交流电压为 35kV 以下电站、变电所、配电装置和高压电器中，作导电部分穿过墙壁或其它接地物的绝缘和支持用，套管适用于环境温度为 -40 ～ +40 。
    穿墙瓷套管按装置场所分为户外和户内。按结构分为带导杆式和母线式。按所用导体材料分为铝导体和铜导体。按安装地点分为普通型和耐污型。

技术标准

高压穿墙瓷套管按国标 GB12944.1 ～ 12944.2 生产制造。

型号说明

CL- 户内铝导体穿墙瓷套管
C －户内铜导体穿墙瓷套管
CWL －户外－户内铝导体穿墙瓷套管
CWWL －耐污型户外－户内铝导体穿墙瓷套管
CW －户外－户内铜导体穿墙瓷套管
CWW －耐污型户外－户内铝导体穿墙瓷套管
CM －户内母线式穿墙瓷套管
CMWW －耐污型户外－户内母线式穿墙瓷套管
CB 户内圆铜导杆穿墙瓷套管
CWB －户外－户内圆铜导杆穿墙瓷套管

套管形式

套管额定电压（有效值）

套管最高电压（有效值）

工频电压（有效值）不小于

雷电冲击耐受电压（峰值）不小于

干耐受 lmin

湿耐受 lmin

击穿

可见电晕

普通型及耐污型

6
10
20
35

6.9
11.5
23
40.5

23
30
50
80

58
75
120
176

－
－
14.8
25.8

60
75
125
185


表 3 母线式穿墙瓷套管的主要尺寸特性 mm

套管型号

图号

额定电压 kV

装置场所

总长 L

一端长 L2
安装法兰

穿入墙洞处套管最大直径

瓷套孔径 d3

户外端最小公称爬电距离

污秽等级

额定弯曲负荷 kN

孔径 d2

孔距 a

孔数个

 CM-10-90

CM-10-160

7

7

10

10

户内

480

505

200

210

18

18

200

260

4

4

220

280

90

160

-

-

－

4

8

户外

－

户内

CMWW-20-180-1

CMWW-20-270-1

CMWW-20-330-1

7

7

7

20

20

20

720

720

720

320

320

320

18

18

22

300

360

420

4

4

4

335

425

500

180

270

330

450

450

450

I

16

16

30


表 4 圆铜导电杆穿墙瓷套管主要尺寸特性 mm

装置场所

套管型号

图号

L

L1

L2

d

a

D1

D2

L3

户外端最小公称爬电距离

额定弯曲负荷 kN

户内

CB-35/400

CB-35/600

9

9

925

925

810

810

370

370

180

180

200

200

15

15

M14 × 1.5

M20 × 1.5

40

40

-

-

7.5

7.5

户外－
户内

CWB-10/400

CWB-10/600

CWB-10/400

CWB-10/600

8

8

9

9

580

580

980

980

470

470

860

860

255

255

430

430

110

110

180

180

175

175

200

200

18

18

15

15

M14 × 1.5

M20 × 1.5

M14 × 1.5

M20 × 1.5

40

40

40

40

230

230

595

595

7.5

7.5

7.5

7.5


点击查看大图

点击查看大图
名称
型号
额定电压
（KV）
额定电流（A）
备注
户内
铝导体
CL-
10KV
 250A、400A、630A、1000A、1600A
2000A、3150A
35KV
 250A、400A、630A、1000A、1600A
户外
铝导体
CWL-
10KV
 250A、400A、630A、1000A、1600A
2000A、3150A
20KV
 2000A、3150A、4000A
35KV
 250A、400A、630A、1000A、1600A
户内
铜导体

C-

CB-
10KV
 250A、400A、630A、1000A、1600A
2000A、3150A 、4000A
35KV
 250A、400A、630A、1000A、1600A
CC-
10KV
 1000A、1600A、2000A 铜棒
CB-
35KV
 400A、630A、1000A、1500A、2000A 铜棒
户外
铜导体

CW-

CWB-
10KV
 250A、400A、630A、1000A、1600A、2000A、3150A
20KV
 2000A、3150A、4000A、5000A
35KV
 250A、400A、630A、1000A、1600A
CWC-
10KV
 1000A、1600A、2000A、 铜排、棒
20KV
 1000A、1600A、2000A、3150A 铜排、棒
35KV
 1000A、1600A、2000A、3150A 铜排、棒
母线
穿墙套管
CM-12-86
12KV

CM-12-105
12KV

CM-12-142
12KV

CM-12-160
12KV

CM-24-130
24KV

CMW-24-180
24KV
 4000A
CMW-24-330
24KV
 8000A
CMW-40.5-320
40.5KV
 6000A
CMW-24-330
24KV
 10000A
户外
防污型
CWWL-
35KV
 400A、630A、1000A、1600A 铝排
CWW-
35KV
 400A、630A、1000A、1600A 铜排


CL CW CWL CWWL CWW CM CMWW CB CWVB高压穿墙瓷套管(示意图)
