产品名称: WZP系列装配式铂电阻
型号规格: WZP系列装配式铂电阻
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 热电阻
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
WZP系列装配式铂电阻产品详细说明:
工业用WZP系列装配式铂电阻作为温度测量变送器,通常用来和显示、记录、调节仪表配套产,直接测量各种生产过程中从-200~500℃范围内的液体、蒸气和气体介质以及固体等表面温度。
本系列装配式铂电阻采用引进铂电阻元件作测温元件。因此,它具有良好的电输出性能,可为显示仪、记录仪、调节仪、扫描仪、数据记录仪以及电脑提供精确的温度变化输入信号。

结构原理

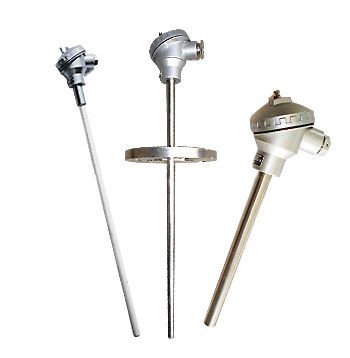

WZP系列装配式铂电阻是由感温元件、不锈钢外保护管、接线盒以及各种用途的固定装置组成,有双支和单支元件两种规格,双支铂电阻可以同时输出二组相同电阻信号供使用。
铂电阻是一种温度传感器,它是利用铂丝在温度变化时自身电阻也随着变化的特性来测量温度的,不锈钢保护管不但具有抗腐蚀性能,而且具有足够的机械强度,保证铂电阻能安全地使用在各种场合。装配式铂电阻接线盒分防溅式和防水式两种类型供选择。安装固定装置有固定螺纹、活动法兰盘、固定安装法兰盘和带固定螺栓锥形保护管装置等形式。

WZP系列装配式铂电阻主要技术指标

热电阻感温元件在0℃时的电阻值(R0)
分度号Pt100:A级R0=100±0.06Ω
B级R0=100±0.12Ω

WZP系列装配式铂电阻量程规格

型号

分度号

测温范围℃

精度等级

允许偏差△t℃

WZP

Pt100

-200~500

A级

-200~650℃时允差

±(0.15+0.002/t/)

B级

-200~800℃时允差

±(0.30+0.005/t/)


  注:“t”为感温元件实测温度绝对值,双支铂电阻只供应B级

热响应时间
  在温度出现阶跃变化时,热电阻的输出变化至相当于该阶跃变化的50%所需的时间,称为热响应时间,用T0.5表示。

公称压力
一般是指在常温下,保护管所能承受静态外压而不破裂,试验压力一般采用公称压力的1.5倍。实际上,允许公称压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

WZP系列装配式铂电阻
