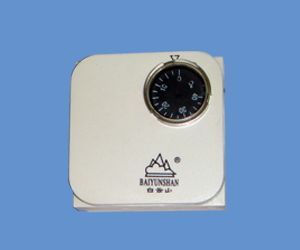

产品名称: TC-8000系列电子式温度控制器
型号规格: TC-8000系列电子式温度控制器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 温度控制器
分栏标签
参考价格: 厂价直销
产品品牌: 白云
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TC-8000系列电子式温度控制器产品详细说明:
产品概述

TC-8000系列电子式温度控制器、用于中央空调采暖和冷却系统。

当TSC系列温度传感器检测到受控环境的负荷产生变化,该温控器以比例加积分的控制算法,产生一个递增输出信号,可调节可逆马达驱动器。

产品特点
内置或远程可变电阻温度敏感元件(NTC热敏电阻)。
设定值明调的型号有一个透明的搭锁式刻度盘罩,用于防止未经许可的人员去改变设定值。
输出作用可转换:正向或逆向的(夏季/冬季)一一通过就地的内部跨接器或远程集中开关(或根据需要用SPST触点)。
比例带可调节。
备用设定值。
安装灵活:墙装、嵌装、嵌盘安装或暗装于风机盘管内,末端装置上等。

TC-8000系列电子式温度控制器规格

产品名称
TC-8000电子控制器,增量输出
作用 比例加积分,正或反
供电电压 24V a.c+15%/-10%,50/60Hz
输出信号 24V a.c(0.5A)通过三端双向可控硅元件
电耗 2VA(0.8A)无负载
比例带 约从1-7K/4%,可调节,厂方设定在约4K/20%处
复位时间 5或2.5分钟,用内部跨接器调节
设定值再调节
(只用于型号)
0-10V DC相应于-8K-+8K(输入独立,约15K欧姆)
备用设定值 2K,通过闭合外部触点
设定值范围 见表
敏感元件 NTC热敏电阻
配线 组合接线柱/适用于最大1.5mm2粗的电线
外壳 热阻型与自熄性ABS塑料;米黄色
工作环境范围 0-+50℃10~90%RH不结露
存放温度范围 -40~+70℃
净重 120g
附件(单独定货) TSC系列远程温度传感器

规格型号及技术数据

型 号 形 式 控制温度范围 说明
TC-8312-11
房间型 0-+40℃
外置感应器,内部旋
钮,带冬/夏季转换开关
TC-8312-12 房间型 12-28℃
TC-8312-13 房间型 30-120℃
TC-8322-11 房间型 0-+40℃ 内置感应器,内部旋
钮,带冬/夏季转换开关
TC-8322-12 房间型 12-28℃
TC-8322-13 房间型 30-120℃

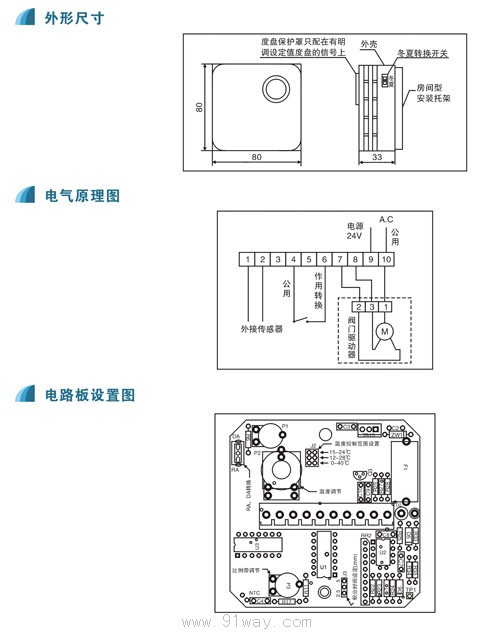

TC-8000系列电子式温度控制器电气原理图

TC-8000系列电子式温度控制器
