 产品名称： XRNP系列电压互感器保护用熔断器
型号规格： XRNP系列电压互感器保护用熔断器
  放大图片 放大图片
产品类别： 常规产品 -- 高压电器 -- 专用熔断器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图） 资料下载 下载产品电子样本（pdf格式）
XRNP系列电压互感器保护用熔断器产品详细说明：

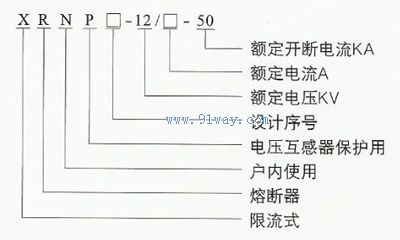

XRNP系列电压互感器保护用熔断器型号说明

型号
额定工作电压（KV）
最高工作电压（KV）
熔体额定电流（A）
额定开断电流（KA）
熔断体尺寸
（mm）
XRNP1
3
3.6
0.5、1、2、3.15
40
Φ25×194
XRNP1
6
7.2
0.5、1、2、3.15
40
Φ25×194
XRNP1
10
12
0.5、1、2、3.15
50
Φ25×194
XRNP1
20
24
0.5、1、2、3.15
50
Φ25×354
XRNP1
35
40.5
0.5、1、2、3.15
50
Φ25×465

型号
额定电压（kv）
额定电流（A）
额定开断电流（kA）
XRNP1-12/□-50-1
12
0.5、1、2、3.15
50
XRNP1-12/□-50-2
XRNP1-24/□-50-1
24
0.5、1、2、3.15
XRNP1-24/□-50-2
XRNP1-35/□-50-1
35
0.5、1、2、3.15
XRNP1-35/□-50-2

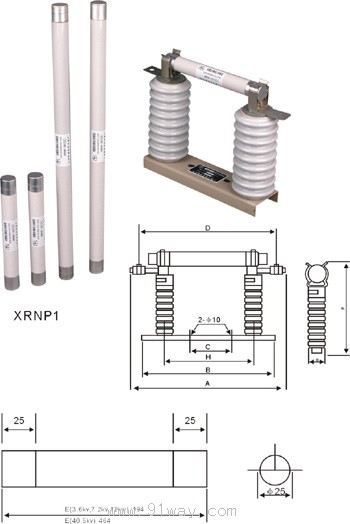

XRNP系列电压互感器保护用熔断器安装尺寸

型号Type

额定电压（kV)
Voltage
Rating

额定电流（A）Current
Rating

尺寸（MM）
Dimensions

单件重量（g)
UnitWeight

XRNP1
3.6
0.5，1.0，2.0，3.15
A
280
235
B
240
C
80
7.2
0.5，1.0，2.0，3.15
D
257
E
195
F
205
12
0.5，1.0，2.0，3.15
G
56
H
34
535
40.5
0.5，1.0，2.0，3.15
A
550
B
590
C
240
D
526
E
465
F
452
G
100
H
445

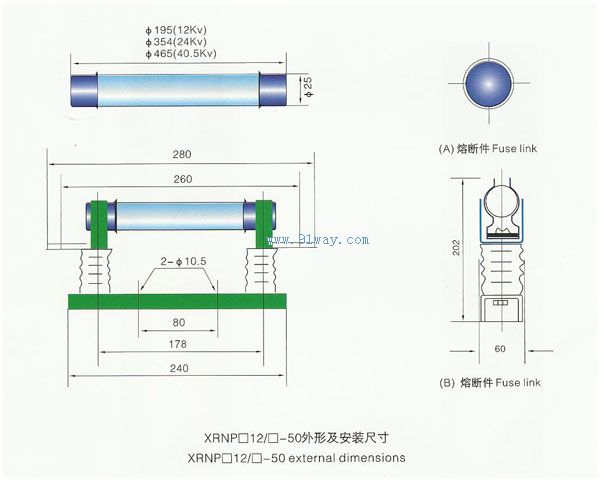

XRNP系列电压互感器保护用熔断器外形图1

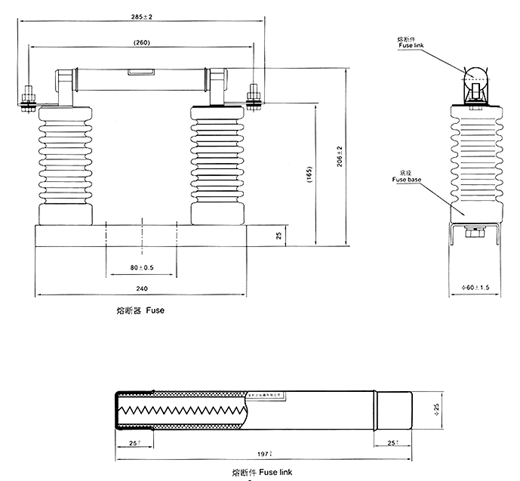

XRNP系列电压互感器保护用熔断器外形图2

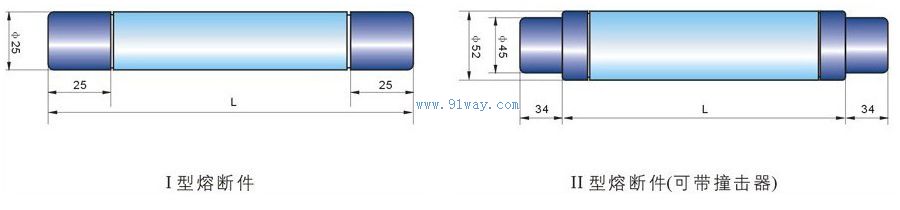

XRNP系列电压互感器保护用熔断器外形图3

XRNP系列电压互感器保护用熔断器外形图4

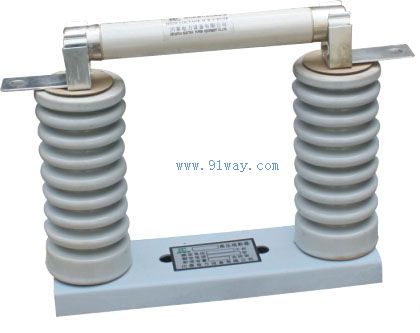

XRNP系列电压互感器保护用熔断器

XRNP系列电压互感器保护用熔断器
XRNP系列电压互感器保护用熔断器（示意图）
