TBP中高压组合式过电压保护器产品详细说明：

TBP中高压组合式过电压保护器是经过多年的研制、开发，综合国内外同行的优点于一体，九十年代推出了国内体积最小，重量最轻，密封性能好，保护性能优的过电压保护器。

三相组合式过电压保护器又叫TBP，是一种取代传统避雷器的新型过电压保护器，它能可靠的对被保护电器设备完成相—地和相—相之间的过电压保护，使被保护设备的绝缘免受雷电和操作等过电压的损坏，是普通的氧化锌避雷器所不可相比的。

选型：
 用户可根据被保护电器设备的不同选用相应的过电压保护器，电压等级有：380V、3kV、6kV、10kV、35kV等多种规格和用途的产品供用户选择。

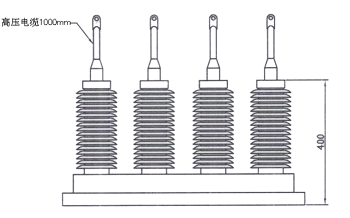

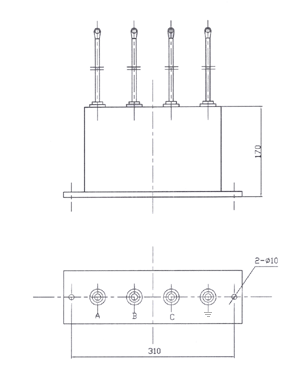

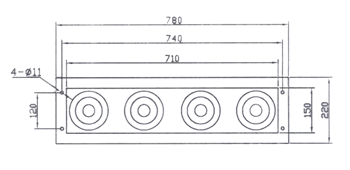

TBP中高压组合式过电压保护器结构特点和安装尺寸：
本产品结构采用四星形接法，过电压保护器Ａ、Ｂ、Ｃ、Ｄ分别采高压电缆引线，大大缩小了相间距离。由于采用对称结构，其中任意三个可分别接Ａ、Ｂ、Ｃ三相，另一相接地。

6～35kV 接线图：
用途：
TBP中高压组合式过电压保护器主要用于电厂和工厂用电系统，保护变压器开关、母线、电动机、发电机、线路、电容器组等电器设备，限制大气过电压和操作过电压，对电器设备起到可靠的保护作用。

过电压保护器主要参数：[无W为户内型，W为户外型]

产品型号	保护对象 额定电压 kV (有效值)	保护器 额定电压 kV (有效值)	标称放 电电流 下残压 kV	2ms方波 冲击电流 耐受 A	保护对象	图号
TBP-0.5	0.38	0.5			加油站、电气设备	1
TBP-A-3.8F	3.15	3.8	9.5	200	电动机	2
TBP-A-7.6F	6.3	7.6	25	200
TBP-A-12.7F	10.5	12.7	41.5	200
TBP-B-7.6F	6	7.6	25	400	发电机、变 压器、母线、 开关、线路
TBP-B-12.7F	10	12.7	41.5	400
TBP-B-42F/200	35	42	160	400
TBP-B-42F/400WE	35	42	160	400		3
TBP-C-3.8F	3	3.8	9.5	400	电容器	2
TBP-C-7.6F	6	7.6	27	400
TBP-C-12.7F	10	12.7	45	400
TBP-C-42F/200	35	42	150	400
TBP-C-42F/400WE	35	42	150	400		3
TBP-O-4.6F	6.3	4.6	9.5	200	电机中性点	2
TBP-O-7.6F	10.5	7.6	25	200
