产品名称：

NAL-12/12R型负荷开关

型号规格：

NAL-12/12R型负荷开关

产品类别：

常规产品 -- 高压电器 -- 户内高压负荷开关

参考价格：

厂价直销

产品品牌：

蓝虹

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

NAL-12/12R型负荷开关产品详细说明：

NAL-12型负荷开关、NAL-12R型负荷开关-熔断器组合电器可加装接地开关，技术参数表：

序号	名称						单位	NAL－12D	NAL－12DR
1	额定电压						kV	12	12
2	额定频率						Hz	50	50
3	额定电流						A	630（1250）	100
4	额定		1min工频耐受电压			对地、相间	kV	42	42
	绝缘水平		1min工频耐受电压			隔离断口		48	48
			雷电冲击耐受电压(峰值)			对地、相间		75	75
			雷电冲击耐受电压(峰值)			隔离断口		85	85
5	额定短路耐受电流 (动稳定电流)					负荷开关	kV	50
5	额定短路耐受电流 (动稳定电流)					接地开关	kV	16
6	额定短路持续时间 (热稳定时间)					负荷开关	S	2
6	额定短路持续时间 (热稳定时间)					接地开关	S	2
7	额定短路关合电流(峰值)						kV	50
8						有功负载开断电流	A	630
						闭环开断电流		630
	额定开断电流					5%有功负载开断电流		31.5
						电缆充电电流		10
						开断空载变压器容量	kVA	1250
9	额定短路开断电流(限流熔断器)						kV		31.5
10	额定转移电流						A		1600
11	机械寿命						次	2000	2000

结构特性表

序号	名称	单位	参数
1	断口开距	mm	≥212
2	相间中心距	mm	170
3	刚分刚合速度	m/s	＞5
4	主触刀与触头间的弹簧正压	N	230±23
5	合闸操作力矩	N.M	80－100
6	三相合闸不同期	mm	≤3
7	三相分闸不同期	mm	≤3
8	分离脱扣器固有分闸时间	ms	40～65
9	主回路电阻	μΩ	≤100

NAL-12DR负荷开关-熔断器组合电器的限流熔断器额定电流选择按变压器容量选择，参数见下表：

变压器容量(KVA)	100	125	160	200	250	300/ 31.5	400	500	630	750/ 800	1000	1250
熔断器额定电流(A)	16	16	16	20	25	31.5	40	50	63	80	80 100	100 125

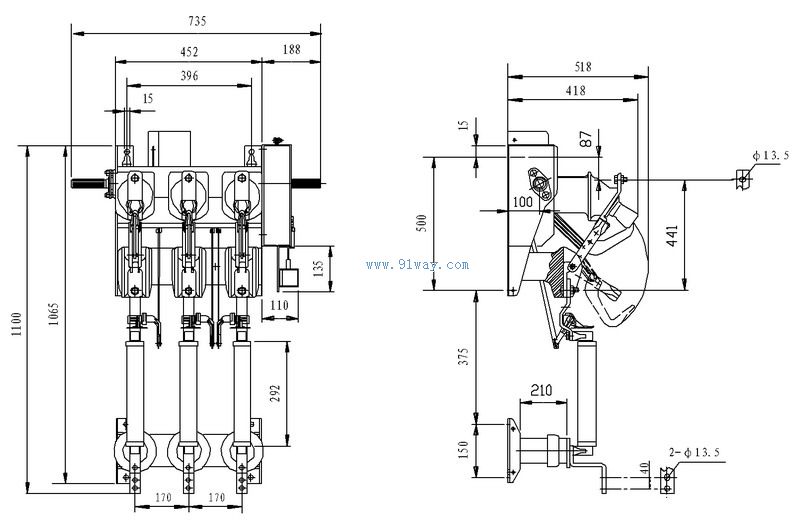

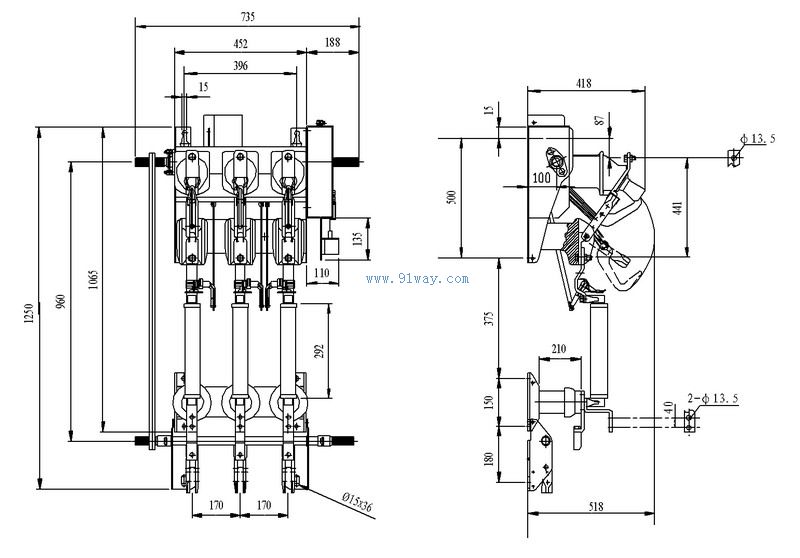

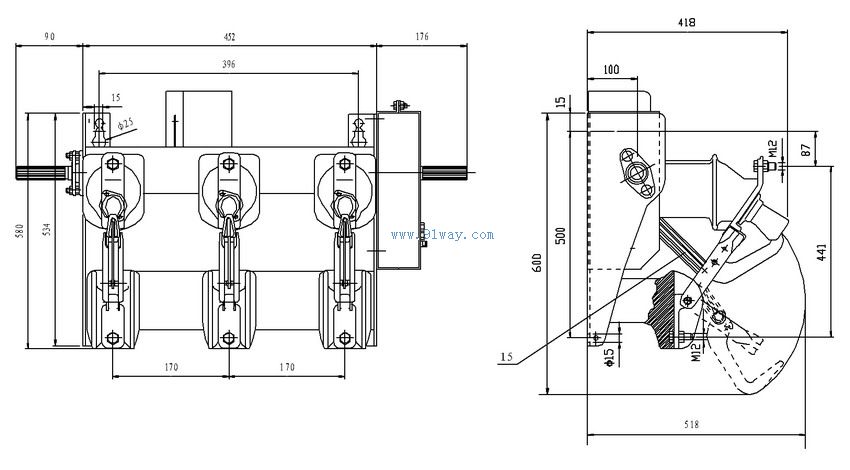

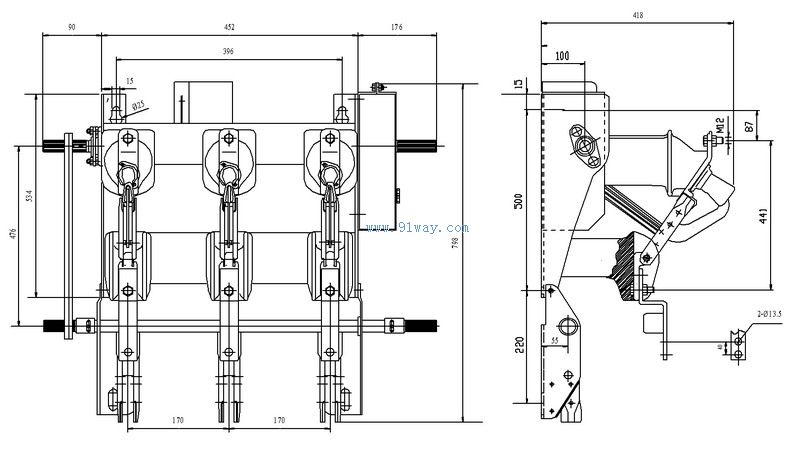

NAL12系列技术装配图

NAL12-6K170R

NAL12-6K170RE

NALF12-6A170R

NALF12-6A170RE

NAL-12/12R型负荷开关

NAL-12/12R型负荷开关（示意图）
