产品名称: VS1+高压真空断路器弹簧操作机构
型号规格: VS1+高压真空断路器弹簧操作机构
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 永磁操作机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
VS1+高压真空断路器弹簧操作机构产品详细说明:
VS1+高压真空断路器操动机构
一、性能介绍:
本机构采用模块式结构、装配、维修极为方便是目前同类开关中最为简练的。具有高可靠性,机械 寿命可达30000次,匹配于ZN63S-12型户内真空断路器,其结构更为合理、并可进行小型化断路器及侧装式断路器的设计,是全新设计的新一代产品。

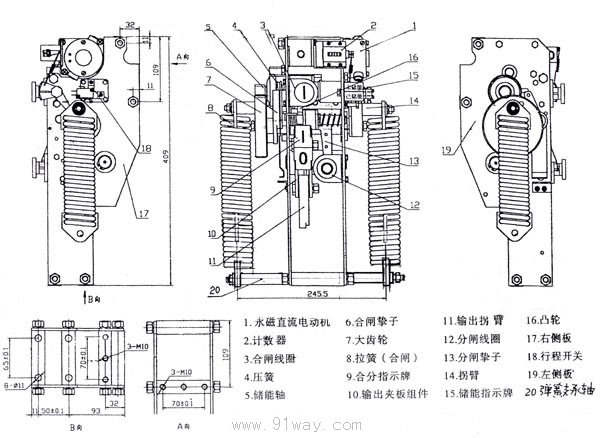

二、VS1+高压真空断路器弹簧操作机构外形及安装尺寸

VS1+高压真空断路器弹簧操作机构外形尺寸

三、主要技术参数

序号
参数名称
单位
数据
1
触头开柜
mm
11±1
2
接触行程
3.5±0.5
3
相间中心距
210±1.5、275±1.5
4
合闸触头弹跳时间
ms
≤2/3(40kA)
5
三相合、分闸同期性
≤2
6
平均分闸速度
m/s
1.1±0.2
7
平均合闸速度
0.6±0.2
8
分闸触头反弹幅值
mm
≤2
9
分闸时间(额定电压)
ms
≤100
10
合闸时间(额定电压)
≤50
11
额定开断电流
kA
20
25
31.5
40
12
合闸触头接触压力
N
2000-2500
3000-3200
4500-4800
13
额定合、分操作电压
V
AC110/220、DC110/220
14
额定操作顺序
0-0.3S-CO-180S-CO
0-180S-CO-180S-CO(40kA)

储能电机电气参数

序号
名 称
单 位
参 数
1
电机功率
W
90
2
额定电压
V
AC220/110、DC220/110
3
储能时间
S
≤10
4
正常工作电压范围
85%-110%额定电压

VS1+高压真空断路器弹簧操作机构
