800G系列数字电测表产品详细说明：

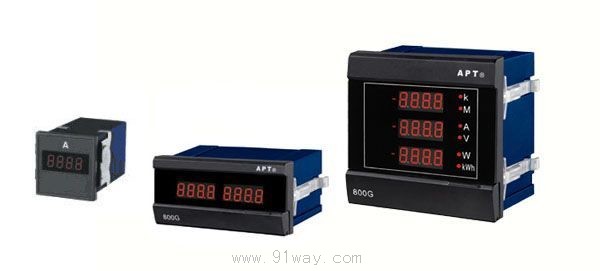

800G系列数字电测表简介

1.实现四遥功能，便于实时监控；
2.外观流线型设计，按键加盖安全防尘；
3.进口模块，使用寿命长达15年；
4.PT、CT变比可现场设置；
5.功能模块设计，可自由组合，性价比高；
6.所有表可真有效值测量，避免谐波影响；
7.所有产品都通过EMC电磁兼容试验（达到严酷等级三级）

800G系列数字电测表技术指标

性能			参数
输入测量显示	网络		单相、三相三线、三相四线
	电压	额定值	AC100V、400V
		过负荷	长期过负荷1.2倍;短期过负荷2倍（60S）
		功耗	<1VA（每相）
		阻抗	>300kΩ
		精度	具有效值测量，精度等级0.2级、0.5级
	电流	额定值	AC1A、5A
		过负荷	长期过负荷1.2倍;瞬时负荷10倍（5S）
		功耗	<0.4VA（每相）
		阻抗	<20mΩ
		精度	真有效值测量，精度等级0.2级、0.5级
	频率		40－65HZ，精度0.05HZ
	功率		有功、无功、视在功率，精度0.5级
	电能		四象限计量，有功精度0.5级，无功精度1.0级
	显示		可编程设置、切换、循环、LED显示、LCD显示
工作电源	工作范围		AC、DC 85V－265V
	功耗		≤5VA
输出可编程	数字接口		RS485、MODBUS-RTU协议
	及冲输出		2路电能脉冲输出，固态继电器，脉冲常数10000imp/KWh
	4－20mA变送器		0.5级
环境	工作环境		－20－65℃
	储存环境		－40－85℃
安全	耐压		输入、输出、电源三者之间均>2kV
	绝缘		输入、输出、电源对机壳>5MΩ

仅表选型表

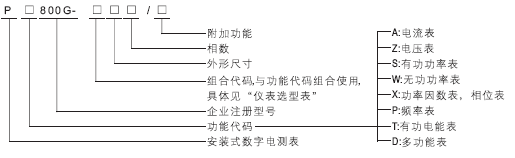

P□800G-□

□

□

/□

企业代号和功能代号

外形尺寸

相数

附加功能

功能型号

交流电流

交流电压

有功功率

无功功率

功率因数

相位表

频率

有功电能

无功电能

直流电流

直流电压

1－96×96 2－96×48 3－80×80 4－72×72 5－48×48

1－单相， 可以省略 3－三相三线 4－三相四线

M-路模拟量 2M－两路模拟量 R-RS485通讯接口 Dl-路开关量输入 2Dl-两路开关量输入 3Dl－三路开关量输入 4Dl－四路开关量输入 5Dl－五路开关量输入 6Dl－六路开关量输入 DO-一路开关量输出 2DO-两路开关量输出 3DO-三路开关量输出 4DO-四路开关量输出 5DO-五路开关量输出 6DO-六路开关量输出 C－液晶（LCD）显示 以上功能如果不选可以不标/T－真有效值测量

PA800G-Z

●

PZ800G-Z

●

●

PA800G-A

●

PZ800G-A

●

PS800G-A

●

PW800G-A

●

PX800G-A

●

PX800G-B

●

PP800G-A

●

PT800G-A

●

PD800G-B

●

●

PD800G-C

●

●

PD800G-D

●

●

PD800G-E

●

●

PD800G-F

●

●

●

●

PD800G-M

●

●

●

●

●

●

●

●

●

PD800G-X

◎

◎

◎

◎

◎

◎

◎

◎

◎

说明：PD800G-X代表◎所表示的功能可以任意组合定制，选型时请标注PD800G-X加尺寸、相数、附加功能，并在图纸上标明所需功能。
示例：例如PD800G-D14/2M，代表测量三相电流和有功电能的多功能表，尺寸为96×96，三相四线，带两路4－20mA模拟量输出，带通讯接口

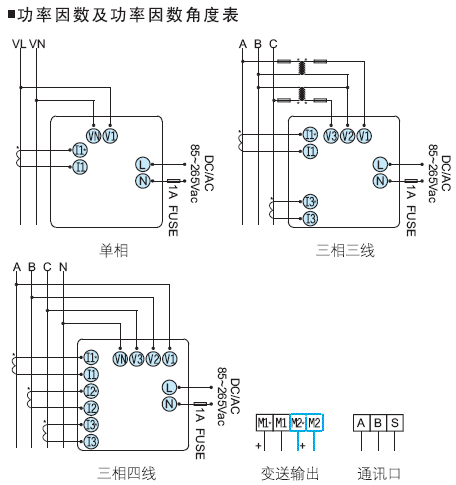

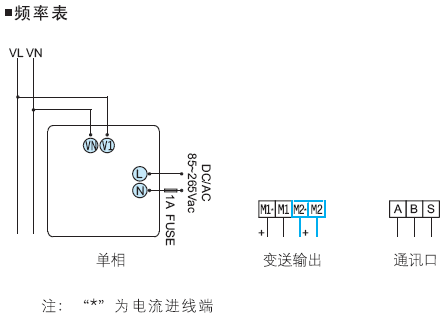

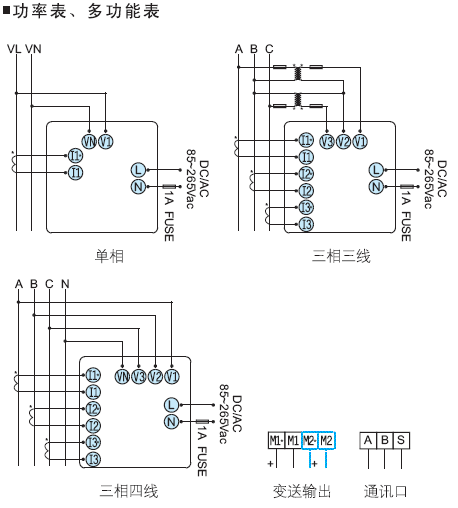

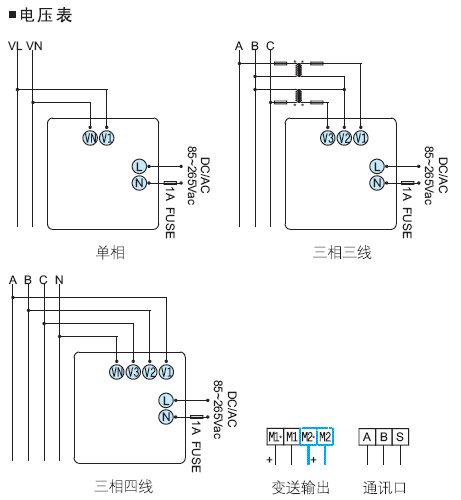

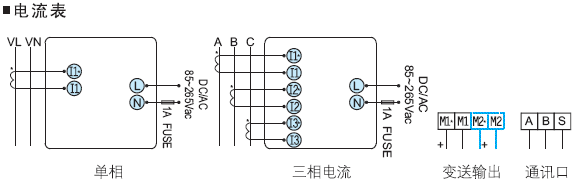

接线图

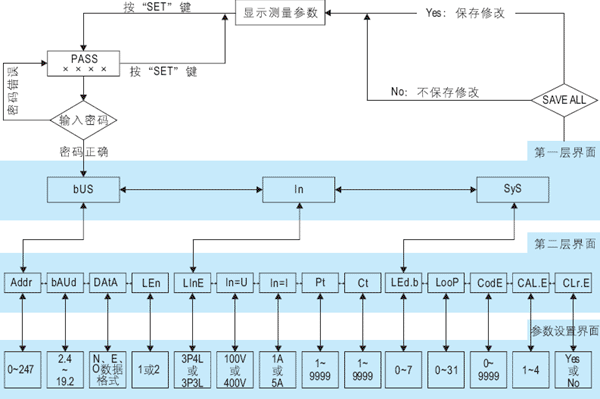

编程流程图：
