产品名称：

ZLYJ塑料挤出机减速器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 无级减速机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

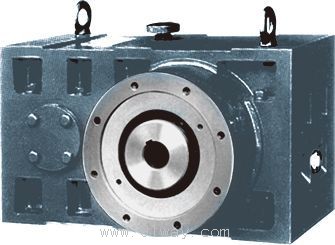

（点击小图查看大图）

ZLYJ塑料挤出机减速器产品详细说明：

ZLYJ塑料挤出机减速器是参考国外同类产品为塑料螺杆挤出机配套设计的高承载能力硬齿面带推力座的传动部件。产品设计采用了ZBJ19009-88所规定的各项技术规范。其特点是齿轮和轴类零件采用了高强度合金钢材质、经渗碳、淬火、磨齿工艺加工。齿轮精度为GB10095-88,6级。齿面硬度HRC54~62。在空心输入轴前端配置有大规格推力轴承，承受螺杆的轴向推力。整机具有体积小、承载能力高、传动平稳、噪声低、效率高等优点。
型号规格
ZLYJ112、133、146、173、200、225、250、280、315、330、375、420、450

主要参数

输出转速：16-100 r/min
输出扭矩：最高至43000 Nm
电机功率：5.5-200 Kw

ZLYJ减速箱的承载能力表

型号	规格	公称输入功率 (kw) n=1500rpm		许用输出扭矩(N.m)
型号	规格	一般可靠	高可靠	一般可靠	高可靠
ZLYJ	112-8	15	10	800	525
	133-8	22	15	1165	764
	△146-10	30.8	18.3	1965	1165
	△173-10	39	30.8	2484	1962
	△200-12.5	55	45	4379	3583
	△225-12.5	82.5	67	6568	5334
	△250-16	75	60	7643	6306
	△280-16	116	75	11822	7643
	＊315-16	171	116	17427	11822
	＊ 330-16	／	207	／	21000
	＊ 375-16	260	207	26497	21096
	＊ 395-16	300	240	30475	24380
	＊ 420-16	315	250	32102	25478
	＊ 450-20	332	266	38599	33885
	＊ 560-20	600	550	76433	70063
	＊ 630-20	825	675	105095	85978

单螺杆挤出机减速箱（选购）推荐参数

号	规格	输入功率kw	< align=center>n 　入	< align=center>n 　出	输出扭矩N.m	输出轴轴向推力kN	螺杆直径	长径比
ZLYJ	112-8	5.5	800	100	525	35	≤φ35	25：1
	133-8	8	800	100	764	39	≤φ50	25：1
	146-10	11	1000	100	1050	54	≤φ55	25：1
	173-10	18.5	900	90	1962	110	≤φ65	25：1
	200-12.5	30	1000	80	3581	155	≤φ75	25：1
	225-12.5	45	1000	80	5371	180	≤φ90	25：1
	250-16	55	1120	70	7503	192	≤φ105	25：1
	280-16	75	960	60	7643	258	≤φ110	25：1
	315-16	85	960	60	13528	287	≤φ120	25：1
	330-16	110	960	60	17507	360	≤φ135	25：1
	375-16	132	960	60	21008	390	≤φ150	25：1
	395-16	185	960	60	29442	400	≤φ160	25：1
	420-16	160 /220	960	60	31831	430	≤φ160/≤φ170
	450-20	213	1000	50	40640	500	≤φ180		25：1
	560-20	440	1000	50	84034	700	≤φ200		25：1
	630-20	540	1000	50	103132	770	≤φ250		25：1

ZLYJ塑料挤出机减速器（示意图）
