产品名称: XJ-T09系列轴销式荷重传感器
型号规格: XJ-T09系列轴销式荷重传感器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 称重传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
XJ-T09系列轴销式荷重传感器产品详细说明:

XJ-T09系列轴销式荷重传感器

轴销式传感器是测量轴承、滑轮等构件的经向载荷或钢丝绳张里的专用传感器,它可以代替滑轮销轴安装在结构中作经向力测量。 可根据不同用途,方便地安装在两金属结构联接处的挂钩、索具卸扣、动滑轮(组)、定滑轮(组)、楔形接头、钢索索节、船用索具、开式螺旋扣、拉杆头部和叉形接头,联接叉、吊环、钢轮的轴孔内,既能起到替代原有轴的功能,又起到称重测力传感器的作用,从而使整个称重测力控制系统的机械部件大大见换简化,因而其应用前景非常广阔

量程:0~20T

XJ-T09系列轴销式荷重传感器技术参数

参数 单位 技术指标 参数 单位 技术指标

灵敏度

mV/V

1.0-1.5

灵敏度温度系数

≤ %F·S / 10℃

±0.03

非线性

≤ %F·S

±0.05

工作温度范围

-20℃ ~ +80 ℃

滞后

≤ %F·S

±0.05

输入电阻

Ω

380±2Ω

重复性

≤ %F·S

±0.05

输出电阻

Ω

350±2Ω

蠕变

≤ %F·S / 30min

±0.03

安全过载

%F·S

150%F·S

零点输出

≤ %F·S

±1

绝缘电阻

≥5000 MΩ(50 VDC)

零点温度系数

≤ %F·S / 10℃

±0.03

推荐激励电压

V

10V ~ 15V

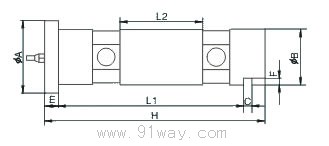

结构图

XJ-T09系列轴销式荷重传感器外形尺寸

结构尺寸

量程
H
E
φA
φB
C
F
L1
L2
5t
240
12
75
60
8
8
204
94
7t
320
20
105
80
12
10
270
120
10t
320
20
105
80
12
10
270
120
20t
360
30
125
90
16
12
300
140

XJ-T09系列轴销式荷重传感器
