产品名称: XJ-T13系列旁压张力传感器
型号规格: XJ-T13系列旁压张力传感器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 压力传感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
XJ-T13系列旁压张力传感器产品详细说明:
XJ-T13系列旁压张力传感器

其特点是安装方便、操作简单、维修容易,本传感器专用于测量钢丝绳的张力,钢丝绳通过U形螺栓固定在传感器上,当钢丝绳受拉力时,力通过导向轮作用在传感器上。

技术参数

参数

单位

技术指标

灵敏度

mV/V

2.0±0.01

非线性

≤ %F·S

±0.05

滞后

≤ %F·S

±0.05

重复性

≤ %F·S

±0.05

蠕变

≤ %F·S / 30min

±0.03

零点输出

≤ %F·S

±1

零点温度系数

≤ %F·S / 10℃

±0.03

灵敏度温度系数

≤ %F·S / 10℃

±0.03

工作温度范围

-20℃ ~ +80 ℃

输入电阻

Ω

380±2Ω

输出电阻

Ω

350±2Ω

安全过载

%F·S

150%F·S

绝缘电阻

≥5000 MΩ(50 VDC)

推荐激励电压

V

10V ~ 15V

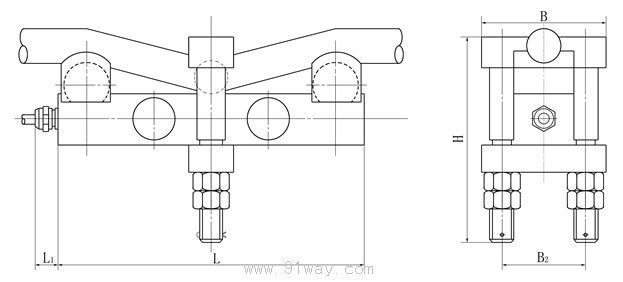

结构图
XJ-T13系列旁压张力传感器外形尺寸

结构尺寸

钢丝绳拉力

量程

钢丝绳直径

H

L

L1

B B1
1t 1t Ø6-14 117 160 18 76 45
2t 1t Ø8-18 117 160 18 76 45
5t 2t Ø16-26 117 160 18 72 45
10t 5t Ø24-36 170 260 18 108 68
20t 10t Ø24-36 175 272 18 112 72

XJ-T13系列旁压张力传感器
