产品名称：

XJ-T10系列波纹管式传感器

型号规格：

XJ-T10系列波纹管式传感器

产品类别：

常规产品 -- 仪器仪表 -- 称重传感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

XJ-T10系列波纹管式传感器产品详细说明：

XJ-T10系列波纹管式传感器

量程：10，20，30，50，100，200，300，500，700，1000kg 波纹管式称重传感器为弯曲梁结构传感器，采用金属波纹管焊接密封形式，内部充入惰性气体。可承受拉压两种受力形式，抗过载，抗疲劳，抗偏载能力强。可应用于电子皮带秤，料斗秤，平台秤等转用衡器及各种材料试验及其它测力装置的电子化改造。

技术参数

参数	单位	技术指标	参数	单位	技术指标
灵敏度	mV/V	2.0±0.01	灵敏度温度系数	≤ %F·S / 10℃	±0.02
非线性	≤ %F·S	±0.02	工作温度范围	℃	-20℃ ~ +80 ℃
滞后	≤ %F·S	±0.02	输入电阻	Ω	400±2Ω
重复性	≤ %F·S	±0.01	输出电阻	Ω	352±2Ω
蠕变	≤ %F·S / 30min	±0.02	安全过载	%F·S	150%F·S
零点输出	≤ %F·S	±1	绝缘电阻	MΩ	≥5000 MΩ（50 VDC）
零点温度系数	≤ %F·S / 10℃	±0.02	推荐激励电压	V	10V ~ 15V

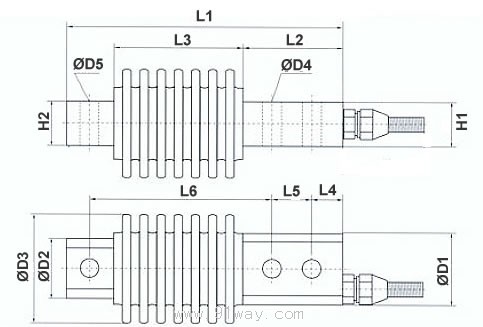

结构图

XJ-T10系列波纹管式传感器外形尺寸

结构尺寸

量程	L1	L2	L3	L4	L5	L6	H1	H2	ØD1	ØD2	ØD3	ØD4	ØD5
10Kg－100Kg	120	55	40	12	18	82	22	20	38	23	48	12	8.5
200Kg－1000Kg	200	80	80	15	45	120	40	25	52	30	62	14	11

XJ-T10系列波纹管式传感器

XJ-T10系列波纹管式传感器（示意图）
