ZX26无感型单元(负载)电阻产品详细说明：

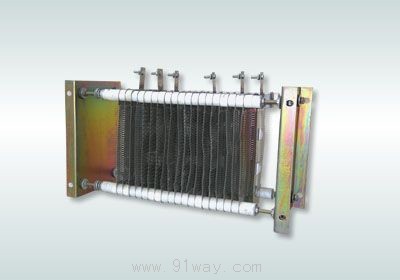

ZX26无感型单元(负载)电阻

型　　号：ZX26型
特　　点：ZX26系列单元电阻由ZC型优质不锈钢电阻片组合而成，具有耐腐蚀、无感、阻值稳定、外形美观及长寿命的特点
应　　用：适用工作电压直流不超过1500V，交流电压不超过1140V的电力设备电路中大功率、大电流的制动设备，试验测试设备、电梯、起重等变频器的起动、制动回路及调速和负载。
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+315℃)
结构形式：片式无感型电阻　多端子引出
特性要求：电阻可依据用户特殊要求协商定制
适用标准：GB/T5729-2003

外型尺寸及主要技术指标

型号	额定电流(A)	发热时间常数(S)	电　阻　阻　值(Ω)						组成电阻元件		代替型号
			总阻值	各　级　阻　值(Ω)					型　号	数　量
				1	2	3	4	5
ZX26-0.10	237	300	0.10	0.020	0.020	0.020	0.020	0.020	ZC3-1-1	20	ZX16
ZX26-0.14	200	215	0.14	0.028	0.028	0.028	0.028	0.028	ZC3-1-2	20
ZX26-0.20	167	225	0.20	0.040	0.040	0.040	0.040	0.040	ZC3-1-3	20
ZX26-0.28	141	235	0.28	0.056	0.056	0.056	0.056	0.056	ZC3-1-4	20
ZX26-0.40	118	246	0.40	0.080	0.080	0.080	0.080	0.080	ZC3-1-5	20
ZX26-0.56	106	205	0.56	0.112	0.112	0.112	0.112	0.112	ZC3-1-6	20
ZX26-0.80	84	233	0.80	0.160	0.160	0.160	0.160	0.160	ZC3-1-7	20
ZX26-1.10	71	197	1.10	0.220	0.220	0.220	0.220	0.220	ZC3-1-8	20
ZX26-1.60	59	166	1.60	0.320	0.320	0.320	0.320	0.320	ZC3-1-9	20
ZX26-2.0	53	175	2.0	0.40	0.40	0.40	0.40	0.40	ZC3-3-1	20
ZX26-2.2	50	202	2.20	0.440	0.440	0.440	0.440	0.440	ZC3-2-1	20
ZX26-2.5	47	155	2.50	0.50	0.50	0.50	0.50	0.50	ZC3-3-2	20
ZX26-3.0	43	200	3.0	0.60	0.60	0.60	0.60	0.60	ZC3-2-2	20
ZX26-3.3	41	134	3.3	0.66	0.66	0.66	0.66	0.66	ZC3-3-3	20
ZX26-4.0	37	120	4.0	0.80	0.80	0.80	0.80	0.80	ZC3-3-4	20
ZX26-4.2	37	185	5.6	0.84	0.84	0.84	0.84	0.84	ZC3-2-3	20
ZX26-5.0	34	95	5.0	1.00	1.00	1.00	1.00	1.00	ZC3-3-5	20
ZX26-5.6	32	175	5.6	1.12	1.12	1.12	1.12	1.12	ZC3-2-4	20
ZX26-6.6	29	85	6.6	1.32	1.32	1.32	1.32	1.32	ZC3-3-6	20
ZX26-4.2	37	185	5.6	0.84	0.84	0.84	0.84	0.84	ZC3-2-3	20
ZX26-7.0	28	160	7.0	1.40	1.40	1.40	1.40	1.40	ZC3-3-7	20
ZX26-8.0	27	179	8.0	1.60	1.60	1.60	1.60	1.60	ZC3-2-5	20
ZX26-9.0	25	120	9.0	1.80	1.80	1.80	1.80	1.80	ZC3-3-8	20
ZX26-8.0	27	179	8.0	1.60	1.60	1.60	1.60	1.60	ZC3-2-5	20
ZX26-11	23	110	11.0	2.20	2.20	2.20	2.20	2.20	ZC3-2-6	20
ZX26-14.5	20	82	14.5	2.90	2.90	2.90	2.90	2.90	ZC3-3-10	20
ZX26-16	19	90	16.0	3.20	3.20	3.20	3.20	3.20	ZC3-2-7	20
ZX26-19.5	17	90	19.5	3.90	3.90	3.90	3.90	3.90	ZC3-3-11	20
ZX26-28	14	152	28.0	5.60	5.60	5.60	5.60	5.60	ZC3-2-7	20
ZX26-35	13	118	35.0	7.00	7.00	7.00	7.00	7.00	ZC3-3-13	20
ZX26-44	11	104	44.0	8.80	8.80	8.80	8.80	8.80	ZC3-3-14	20
ZX26-58	9.8	80	58.0	11.6	11.6	11.6	11.6	11.6	ZC3-3-15	20
ZX26-80	8.4	119	80.0	16.0	16.0	16.0	16.0	16.0	ZC3-3-16	20

使用温度范围：-55℃～+315℃
阻值允许偏差：±10%
绝缘电压： 2.5KV
额定功率： 5KW～10KW
