产品名称: SK60/100/150数显耐震电接点压力表
型号规格: SK60/100/150数显耐震电接点压力表
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 压力表
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
SK60/100/150数显耐震电接点压力表产品详细说明:
SK60/100/150数显耐震电接点压力表采用稳定性能极好的压力传感器作为其敏感元件,以检测过程介质压力。不锈钢接口与多种介质兼容。主要应用于石油化工、煤矿液压、电站大坝、汽车电子、液位测量等。它具有防水、防爆全封闭结构.仪表带上下限调节设定装置,供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击,保护接点,使仪表指示清晰,电信号切换可靠,工作稳定

SK60/100/150数显耐震电接点压力表技术参数:

型号 SK-100ZQ-Z SK-150ZQ-Z SK-100-Z SK-150-Z SK-100TQ-Z SK-150TQ-Z
结构形式 轴向带前边 径向无边 径向带前边
测量范围
MPa
-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
精确度% ± 0.5
接点电参数 工作电压 24VDC
最大工作电流 1A
持续电流 0.6A
最大功率
(无感负载)
5A/240VAC
连接器 X14K4P 防水接线盒 X14K4P 防水接线盒 X14K4P

使用工作温度:-25℃~55℃
工作压力上限:不大于仪表上限的2/3
工作环境振动频率不大于25Hz,振幅不大于0.5mm
仪表执行标准:Q/320211 DGH05-2004

SK60/100/150数显耐震电接点压力表外形尺寸:

型号 外形尺寸mm
D D1 D2 D3 A B C E d d0 M
SK-100-Z 100 120 96 / 44 38 / 12.5 / / 20×1.5
SK-100ZQ-Z 100 130 96 / 42 33 34 8.5 118 5.6
SK-100TQ-Z 100 125 96 102 44 38 / 9.5 118 5.6
SK-150-Z 150 164 136 / 50 44 / 16 / /
SK-150ZQ-Z 150 177 136 / 50 43 55 14 165 5.6
SK-150TQ-Z 150 177 136 144 50 44 / 18 165 5.6

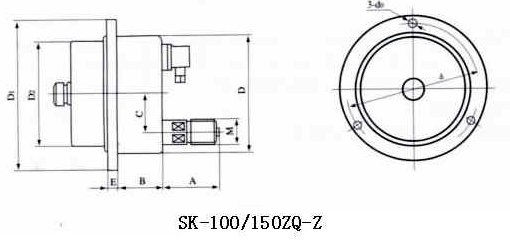

SK60/100/150数显耐震电接点压力表外形尺寸1

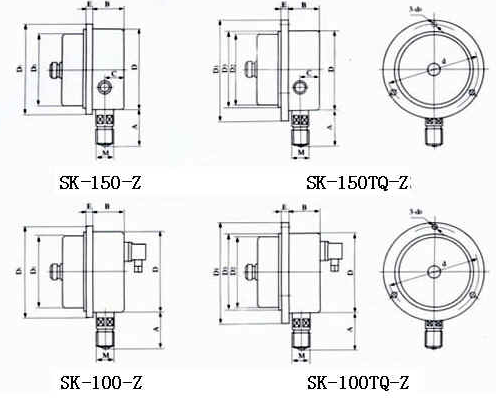

SK60/100/150数显耐震电接点压力表外形尺寸2

接线示意图:
上下限均有常开、常闭端子

使用与订货须知:
仪表工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围。

SK60/100/150数显耐震电接点压力表
