YXG-100-B,YXG-150-B防爆感应接点压力表产品详细说明：

YXG-100-B YXG-150-B 防爆感应接点压力表

仪表专用于周围环境有可燃介质及爆炸性混合物危险的场所，测量液体、气体的压力，有自动控制、自动报警等功能。 仪表采用了无触点感应开关，具有很高的安全可靠性。

仪表按GB3836.1-2000《爆炸性气体环境用电气设备第1部分通用要求》及GB3836.4-2000《爆炸性气体环境用电气设备第4部分本质安全型“i”》制造，经国家级仪器仪表防爆安全监督检验站检验，防爆安全性能符合GB3836.1-2000和GB3836.4-2000的标准要求。防爆合格证号为：GYB03196。仪表必须与安全栅（推荐选用德国P+F公司生产的WE77/EX2或WE77/EX1安全栅——防爆式控制单元）配套使用，构成本质安全防爆系统，方可使用于现场存在IIC级以下的爆炸性气体混合物的场所。

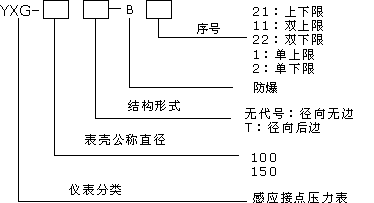

型号命名：




技术参数：
执行标准：Q/320211 DGH08-2002
精确度等级：1.6级
测量范围：0-016,0-0.25,0-0.4,0-0.6,0-1.0,0-1.6,0-2.5,0-4.0,0-6.0,0-10,0-16,0-25,0-40,0-60,-0.1-0.15,-0.1-0.3,-0.1-0.5,-0.1-0.9,-0.1-1.5,-0.1-2.4MPa
工作温度：-10℃~55℃
防护等级：IP54
防爆标志：Exib II CT4
电气参数：工作电压 8V DC
工作电流： 通≥3mA ，断≤1mA
安装现场不存在对产品外壳有腐蚀作用的气体。

按点型式与按制方式：表一

型号	示意图	接点型式	控制片随指示针变动时的位置	等效接触式接点
YXG-□-B21		上、下限	1、控制片皆处于感应开关内。 2、指示针上行（或下行）时，上限接点（下限接点）的控制片退出感应开关	1、二接点皆断开。 2、上限接点（下限接点）接通
YXG-□-B11		双上限	1、控制片皆处于感应开关内。 2、指示针上行时，接点1、2的控制片顺序退出感应开关	1、二接点皆断开。 2、接点1、2顺序接通
YXG-□-B22		双下限	1、控制片皆处于感应开关内。 2、指示针下行时，接点2、1的控制片顺序退出感应开关	1、二接点皆断开。 2、接点2、1顺序接通。
YXG-□-B1		单上限	1、控制片处于感应开关内。 2、指示针上行时，接点控制片退出感应开关。	1、接点断开。 2、接点接通。
YXG-□-B2		单下限	1、控制片处于感应开关内。 2、指示针下行时，接点控制片退出感应开关。	1、接点断开。 2、接点接通。
注：示图中控制片在感应开关内，示接点呈断开状态（接点电流≤1mA）           控制片在感应开关外，示接点呈接通状态（接点电流≥3mA）           100, 150

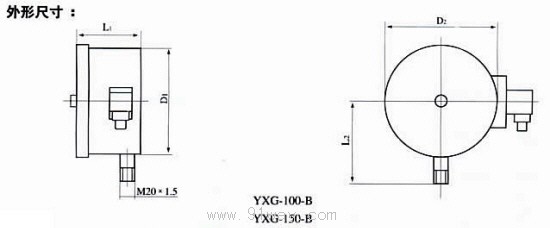

表二：

型号	D1	D2	L1	L2
YXG-100-B	100	100	88	94
YXG-150-B	150	161	90	126

注：
1、仪表与安全栅本安端之间的连接电缆必须为屏蔽电缆（必须有绝缘护套），每根芯线截面积>0.5mm2，其屏蔽层应在安全场所接地。电缆布线应尽可能排除电磁干扰的影响，并使电缆分布电容小于0.2μF，分布电感小于2mH。
2、用户不得自行更换产品的零部件。
3、非防爆要求场所使用本仪表时，可配用本厂生产的YXG-K控制器。

使用与订货须知：
仪表名称、型号、测量范围
